01
Проверка после монтажа
Проверяем состояние трансформатора, подключения, заземление и соответствие выполненного монтажа проектной документации.
ПНР силовых трансформаторов
+++++

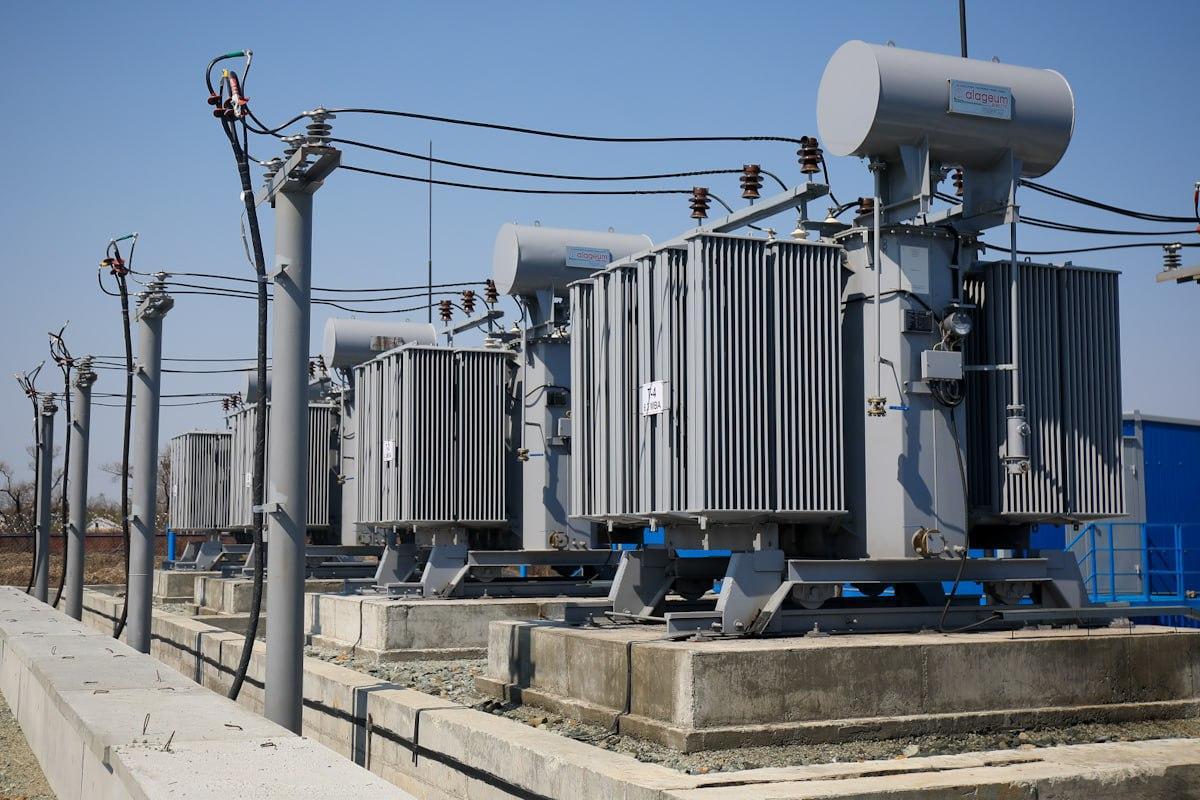

ПУСКОНАЛАДОЧНЫЕ РАБОТЫ · СИЛОВЫЕ ТРАНСФОРМАТОРЫ
ПНР силовых
трансформаторов
Выполняем пусконаладочные работы силовых трансформаторов: проверку, электрические измерения и испытания, наладку вторичных цепей и защит — до готовности трансформатора к включению.
ИспытанияНаладкаПодготовка к включению
Обсудить ПНР трансформатора
→
Пришлите проект, однолинейную схему, паспорт или данные трансформатора
ЧТО ВХОДИТ В ПНР
Пусконаладочные работы силового трансформатора
Проверяем силовой трансформатор после монтажа, выполняем необходимые электрические измерения и испытания, контролируем вторичные цепи и защиты и определяем готовность оборудования к включению.
02
Электрические измерения и испытания
Выполняем необходимые измерения и испытания трансформатора в составе работ электротехнической лаборатории.
03
Вторичные цепи
Проверяем цепи измерения, управления, сигнализации и взаимодействие трансформатора с другими элементами электроустановки.
04
Защиты и управляющие воздействия
Контролируем цепи защит, сигналы и воздействия на отключение в составе предусмотренной проектом системы РЗА.
05
Вспомогательные системы
Проверяем предусмотренные проектом системы охлаждения, контроля температуры, сигнализации и другие вспомогательные цепи.
06
Подготовка к включению
Проводим итоговую проверку результатов ПНР и испытаний и подтверждаем техническую готовность трансформатора к включению.
ЕДИНЫЙ КОМПЛЕКС РАБОТ
ПНР + испытания собственной ЭТЛ
Пусконаладку и электрические испытания выполняем в едином комплексе — без передачи лабораторных работ стороннему подрядчику.
ЭТЛ
до 330 кВ
РЕАЛЬНЫЙ ОБЪЕКТ
СОБСТВЕННАЯ
ЭТЛ
ИСПЫТАНИЯ
до 330 кВ

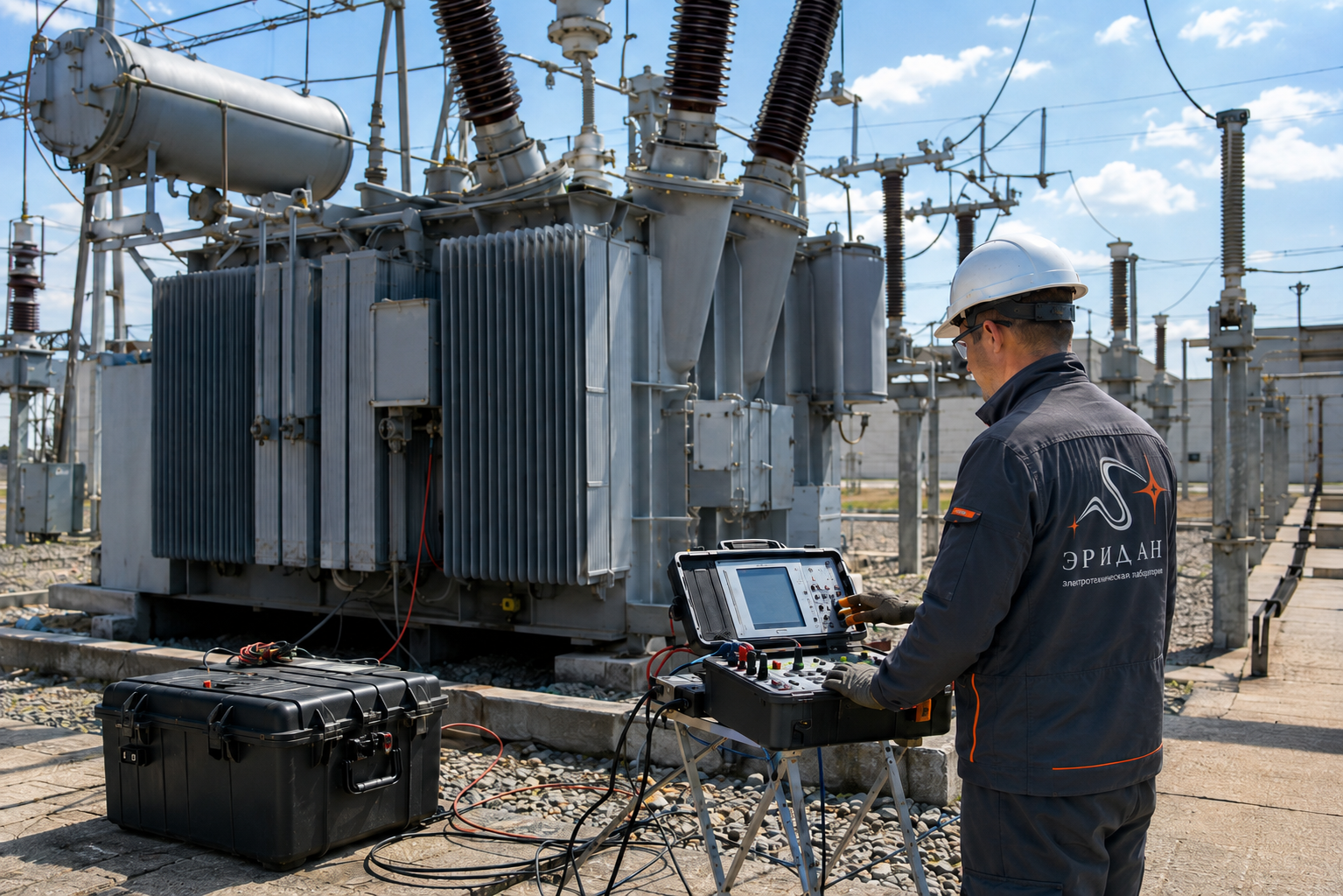

ИСПЫТАНИЯ ПЕРЕД ВКЛЮЧЕНИЕМ
Проверяем состояние трансформатора до подачи напряжения
Электрические измерения и испытания позволяют проверить фактическое состояние силового трансформатора после монтажа, транспортировки или ремонта и получить необходимые данные перед его включением.
01
Сопротивление и состояние изоляции
Выполняем предусмотренные составом работ измерения характеристик изоляции силового трансформатора.
02
Сопротивление обмоток
Проверяем электрические параметры обмоток и анализируем результаты измерений перед включением оборудования.
03
Коэффициент трансформации
Проверяем коэффициент трансформации и необходимые характеристики схемы соединения обмоток.
04
Вводы и электрические цепи
Контролируем предусмотренные проектом соединения, вводы и связанные электрические цепи.
!
Состав испытаний определяем по конкретному оборудованию
Перечень измерений и испытаний зависит от типа и состояния трансформатора, проектной документации и задачи на объекте. Необходимый объем определяем до начала работ.
ПНР + ЭТЛ
Испытания выполняем в составе единого комплекса ПНР
Пусконаладочные работы и необходимые электрические
испытания выполняют специалисты Эридан Энерджи.
РЕЗУЛЬТАТ
Данные для оценки
готовности к включению
готовности к включению
ТРАНСФОРМАТОР · РЗА · УПРАВЛЕНИЕ
Проверяем работу трансформатора в составе системы
ПНР силового трансформатора включает проверку его взаимодействия с вторичными цепями, устройствами РЗА, цепями управления и сигнализации в объеме, предусмотренном проектом.
T
ОБЪЕКТ ПУСКОНАЛАДОЧНЫХ РАБОТ
Силовой трансформатор
Проверяем оборудование и связанные с ним цепи как элементы единой системы электроснабжения.
ПРОВЕРЯЕМ ВЗАИМОДЕЙСТВИЕ
↓
01
ИЗМЕРЕНИЕ · КОНТРОЛЬ
Вторичные цепи
Проверяем цепи измерения, контроля и передачи сигналов, связанные с работой силового трансформатора.
→
02
ЗАЩИТА
Релейная защита
Проверяем предусмотренные проектом функции РЗА и их воздействие на коммутационные аппараты.
→
03
УПРАВЛЕНИЕ
Управление и сигнализация
Контролируем команды управления, аварийные и предупредительные сигналы системы.
↔
КОМПЛЕКСНАЯ ПРОВЕРКА ВЗАИМОДЕЙСТВИЯ
Проверяем работу связанной системы
Контролируем прохождение предусмотренных проектом сигналов и команд между трансформатором, вторичными цепями, устройствами РЗА и коммутационными аппаратами.
ПНР
ЗАДАЧА КОМПЛЕКСНОЙ ПРОВЕРКИ
Проверяем не только сам трансформатор,
но и предусмотренную проектом цепочку
защиты и управления.
ТРАНСФОРМАТОР
→
ЗАЩИТА
→
УПРАВЛЕНИЕ
РЕАЛЬНЫЙ ОБЪЕКТ · ПРОВЕРКА ПЕРЕД ПНР
МОЖЕМ ВОЙТИ В ПРОЕКТ

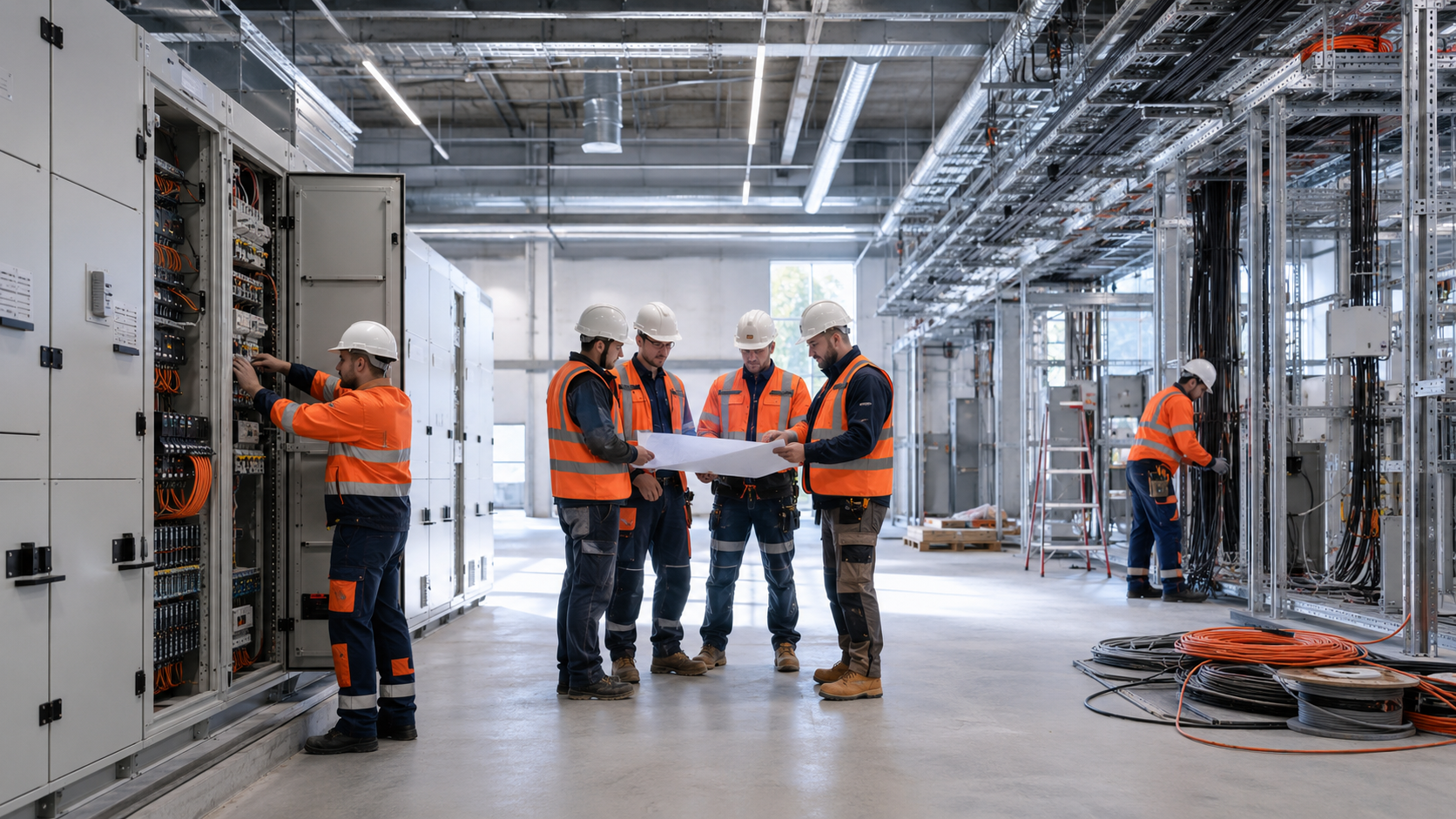

После монтажа другого подрядчика
ПНР ПОСЛЕ ЗАВЕРШЕНИЯ МОНТАЖА
Подключимся к ПНР после монтажа другого подрядчика
Если монтаж выполняла другая организация, сначала проверим фактическую готовность оборудования и цепей к пусконаладочным работам, зафиксируем замечания и определим дальнейший объем ПНР.
01
Проверяем выполненный монтаж
Проверяем подключения, электрические цепи, заземление и соответствие выполненных работ проектной документации.
ПРОВЕРКА
02
Фиксируем замечания
Определяем несоответствия, которые препятствуют проведению испытаний и пусконаладочных работ.
ЗАМЕЧАНИЯ
03
Согласовываем необходимые работы
Часть замечаний можем устранить своими силами. Существенные переделки и дополнительный объем согласовываем с заказчиком отдельно.
РЕШЕНИЕ
04
Выполняем ПНР
После подтверждения необходимой технической готовности переходим к испытаниям, наладке и комплексной проверке оборудования и цепей.
ПНР
ПНР
ЕСЛИ МОНТАЖ УЖЕ ВЫПОЛНЕН
Монтаж и ПНР могут выполнять разные подрядчики
Сначала проверим техническую готовность уже смонтированного оборудования и определим необходимый объем дальнейших работ.
МОНТАЖ
→
ПРОВЕРКА
→
ПНР
РЕЗУЛЬТАТ ПУСКОНАЛАДОЧНЫХ РАБОТ
Готовим силовой трансформатор к включению
Завершаем предусмотренный объем ПНР и испытаний, проверяем связанные цепи, защиту и управление и формируем результаты для оценки технической готовности трансформатора к включению.
01
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ
Оборудование проверено
Выполнен согласованный объем ПНР силового трансформатора и связанных с ним электрических цепей.
02
СОБСТВЕННАЯ ЭТЛ
Результаты испытаний получены
Выполнены предусмотренные объемом работ электрические измерения и испытания силового трансформатора.
03
РЗА · УПРАВЛЕНИЕ
Защита и управление проверены
Проверены предусмотренные проектом функции РЗА, управляющие воздействия и цепи сигнализации.
✓
РЕЗУЛЬТАТ ПНР
Данные для оценки технической готовности
трансформатора к включению
01
Результаты
ПНР
→ПНР
02
Оценка
готовности
→готовности
03
Решение
о включении
о включении
Конкретный объем ПНР, измерений и испытаний определяется проектной документацией, типом и состоянием оборудования и согласованным объемом работ на объекте.
ПРЕДВАРИТЕЛЬНАЯ ОЦЕНКА ПНР
Пришлите проект
и данные трансформатора
По исходным данным предварительно определим состав пусконаладочных работ и поймём, достаточно ли документации для подготовки предложения.
01
ЕСЛИ ЕСТЬ
Проект или однолинейная схема
02
ОБОРУДОВАНИЕ
Паспорт, тип и мощность трансформатора
03
ТЕКУЩАЯ СИТУАЦИЯ
Состояние монтажа и задача на объекте
Не обязательно собирать полный комплект документов. Пришлите то, что уже есть — при необходимости уточним недостающие данные.
ДАЛЬШЕ
Если исходных данных недостаточно, уточним необходимую информацию и при необходимости согласуем технический осмотр объекта.
ОТ ИСХОДНЫХ ДАННЫХ
К понятному объёму работ
→
