Монтаж КРУ: этапы, требования и типичные ошибки
Монтаж комплектного распределительного устройства — это не просто установка ряда ячеек. Работы включают подготовку объекта, установку и выверку КРУ, сборку шин, подключение силовых кабелей, монтаж цепей вторичной коммутации, РЗА, испытания и пусконаладочные работы.
Ошибки при установке ячеек, сборке шин, подключении силовых или вторичных цепей могут проявиться уже на этапе пусконаладки либо после подачи рабочего напряжения. Поэтому монтаж КРУ должен рассматриваться как единый технологический комплекс.
Основные этапы монтажа КРУ
Анализ проектной документации
До начала работ проверяют однолинейную схему, планы размещения оборудования, спецификацию КРУ, кабельные связи, вторичные схемы и проектные решения по РЗА.
Проверка готовности объекта
Контролируются размеры помещения, основания и закладные элементы, отметки пола, кабельные каналы, проходы и система заземления.
Приёмка оборудования
До монтажа проверяется комплектность, отсутствие механических повреждений, состояние аппаратов, шин, вторичных цепей и поставляемых комплектующих.
Расстановка и выверка ячеек
Ячейки устанавливаются в проектное положение, выравниваются относительно друг друга, соединяются в единый ряд и закрепляются на основании.

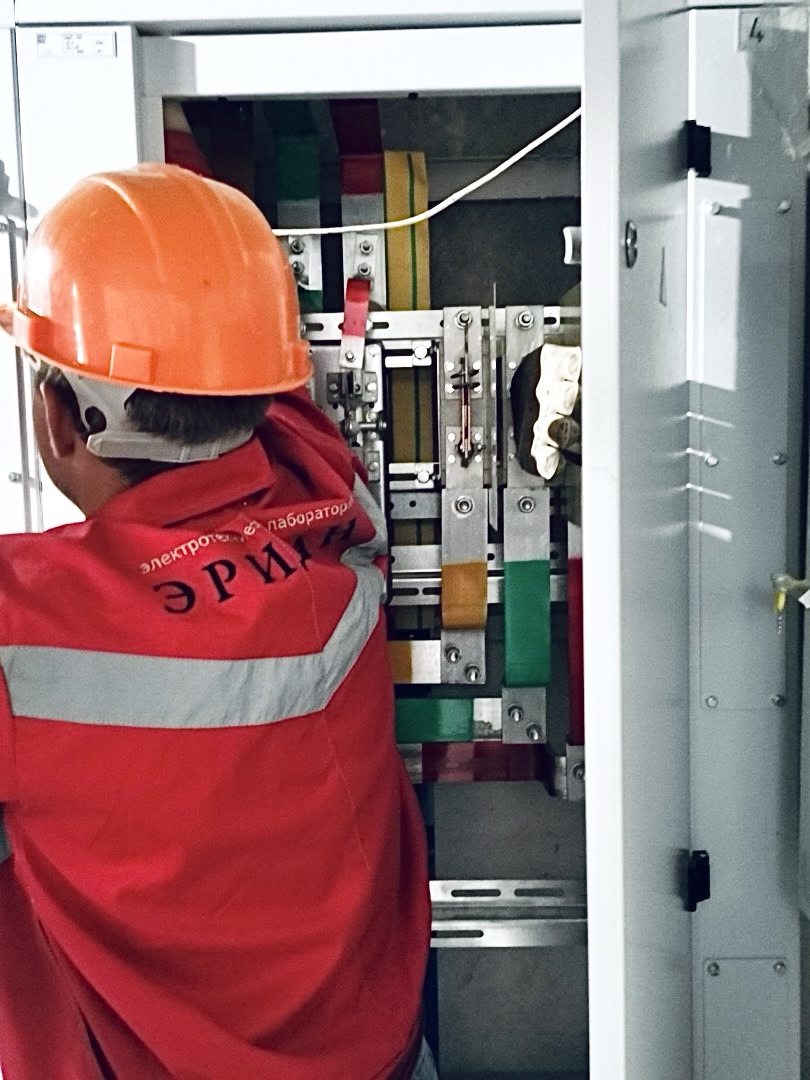

Монтаж сборных шин
Выполняется сборка шин, межъячеечных и межсекционных соединений, а также других токоведущих частей согласно проекту и документации производителя.
Подключение силовых кабелей
Производится подготовка кабелей, монтаж концевых муфт, подключение вводящих и отходящих линий, крепление и маркировка кабелей.
Вторичная коммутация и РЗА
Подключаются цепи управления, сигнализации, измерения и блокировок, устройства релейной защиты и автоматики.
Испытания и пусконаладка
После завершения монтажа проверяются коммутационные аппараты, вторичные цепи, РЗА, сигнализация, блокировки и готовность КРУ к включению.
Какие требования особенно важны при монтаже КРУ
Требования к распределительным устройствам зависят от класса напряжения, конструкции КРУ, проекта, условий объекта и документации производителя. Однако несколько факторов имеют принципиальное значение практически для любого распределительного устройства.
Перекос ряда ячеек способен повлиять на работу дверей, приводов, выкатных элементов и механических блокировок.
Особого контроля требуют шинные, кабельные и заземляющие соединения, поскольку дефекты контактов могут вызвать локальный нагрев.
Силовые и вторичные цепи, управление, сигнализация, РЗА и блокировки должны соответствовать утверждённой проектной документации.
После установки оборудования необходимо выполнить силовые подключения, вторичную коммутацию, проверить схемы управления, сигнализации, блокировки и РЗА. Только после проверки и испытаний оборудование может готовиться к включению.
Монтаж цепей вторичной коммутации в ячейках КРУ
Монтаж цепей вторичной коммутации в ячейках КРУ — один из наиболее ответственных этапов. К вторичным относятся цепи управления, сигнализации, измерения, оперативного питания, блокировок и релейной защиты.
Ошибка во вторичной цепи может привести к неправильному выполнению команды, отсутствию сигнала, некорректной работе блокировки или неправильному действию устройства РЗА.
После монтажа необходимо проверить силовые соединения, вторичные цепи, аппараты, блокировки, управление, сигнализацию и защиту, а затем выполнить предусмотренные проектом испытания и пусконаладочные работы.
Типичные ошибки при монтаже КРУ
Несоответствие оснований, отметок пола, кабельных каналов или проходов проекту приводит к переделкам уже после доставки оборудования.
Даже небольшой перекос ряда оборудования способен вызвать проблемы с механическими элементами, дверями, приводами и выкатными тележками.
Некачественная подготовка контактных поверхностей или неправильное выполнение соединения увеличивает риск повышенного переходного сопротивления и нагрева при эксплуатации.
Неправильное подключение, маркировка или несоответствие схеме способно привести к длительному поиску неисправности уже во время пусконаладки.
Проверка отдельных аппаратов не заменяет комплексную проверку управления, сигнализации, защит и блокировок всего присоединения.
Что проверяют после монтажа КРУ
| Объект проверки | Что контролируется |
|---|---|
| Механическая часть | Установка ячеек, работа приводов, дверей, выкатных элементов и механических блокировок. |
| Шины и силовые соединения | Качество соединений, правильность сборки и соответствие проекту. |
| Заземление | Подключение оборудования к системе защитного заземления. |
| Вторичные цепи | Правильность соединений, маркировка и соответствие схемам. |
| РЗА | Настройки защит, логика действия и взаимодействие с коммутационными аппаратами. |
| Сигнализация и блокировки | Корректность сигналов, запретов, разрешений и последовательности операций. |
| Испытания | Предусмотренные проектом и программой ввода электротехнические проверки оборудования. |
Какие исходные данные нужны для оценки монтажа КРУ
Для определения объёма работ подрядчику желательно предоставить:
- проект распределительного устройства;
- однолинейную схему;
- план размещения КРУ;
- спецификацию оборудования;
- кабельный журнал;
- схемы вторичной коммутации;
- данные по РЗА и автоматике;
- информацию о помещении и условиях монтажа;
- сведения о действующей электроустановке при реконструкции;
- требуемые сроки выполнения работ.

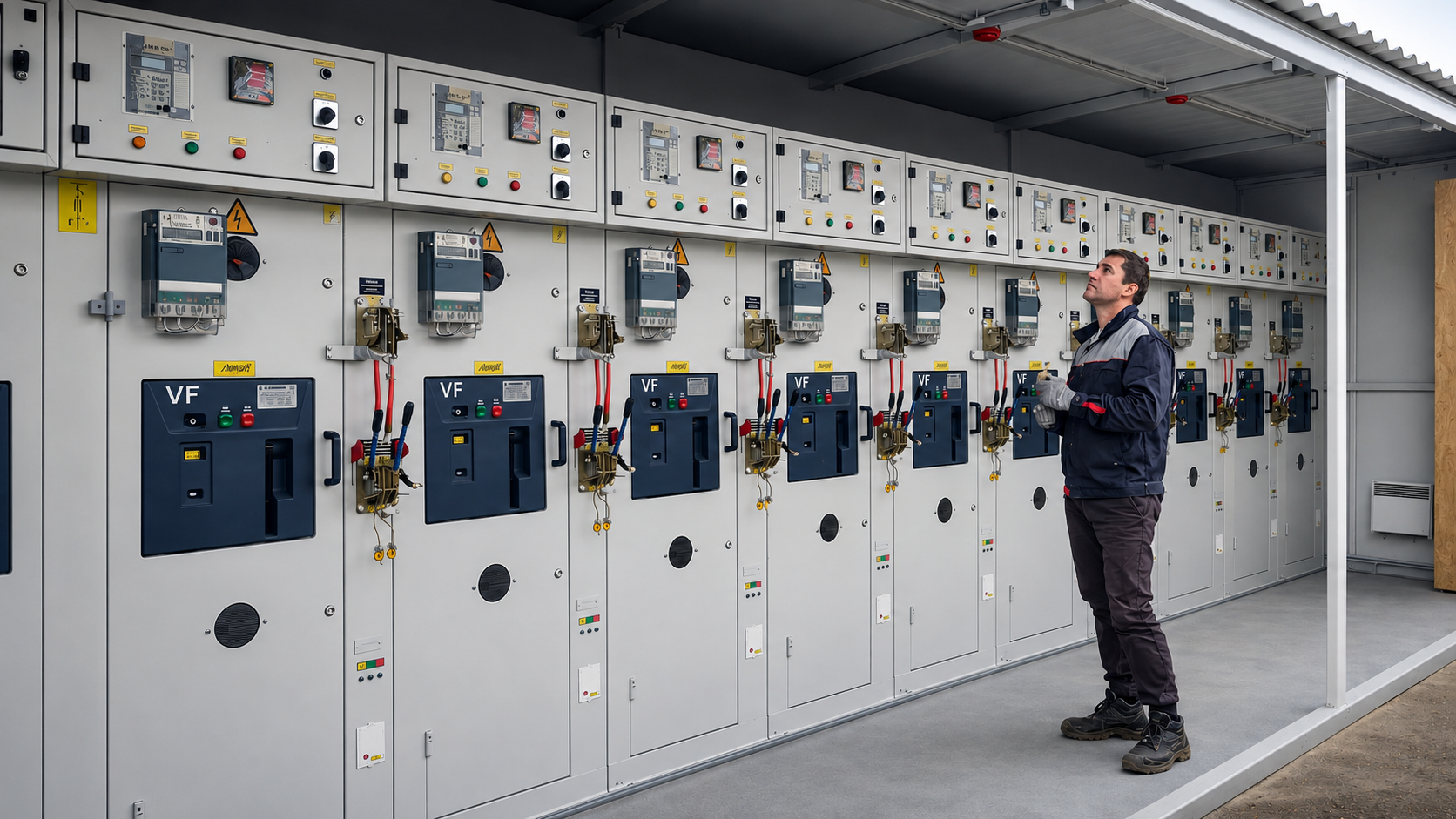

Монтаж КРУ 10 кВ на промышленном объекте
Монтаж КРУ 10 кВ обычно является частью более широкой системы электроснабжения объекта. Поэтому при организации работ необходимо учитывать не только сами ячейки, но и кабельные линии, трансформаторные подстанции, РЗА, автоматизацию, заземление и последующую пусконаладку.
При реконструкции действующего РУ дополнительно могут потребоваться демонтаж старого оборудования, временные схемы электроснабжения, технологические переключения и поэтапный ввод новых ячеек.
