Прокладка кабеля в лотках: требования, правила и особенности монтажа
Прокладка кабеля в лотках: требования, правила и особенности монтажа
Прокладка кабеля в лотках применяется на промышленных предприятиях, в производственных зданиях, технических помещениях, на складах, энергетических объектах и других сооружениях, где необходимо организовать доступную для обслуживания кабельную трассу.
На первый взгляд технология выглядит просто: установить кабельные лотки и уложить в них кабель.На практике надёжность линии зависит от выбора трассы, несущей способности конструкций, заполнения лотков, радиусов изгиба, крепления кабелей, разделения различных цепей и качества всего монтажа.
Где применяется прокладка кабелей в лотках
Лотковые кабельные трассы особенно удобны там, где требуется проложить большое количество линий и сохранить возможность их осмотра, обслуживания, реконструкции или последующего добавления кабелей.
Силовые линии к технологическому оборудованию, распределительным щитам и другим электроприёмникам.
Организация компактных кабельных трасс при большом количестве силовых и вспомогательных цепей.
Прокладка линий по конструкциям здания с возможностью дальнейшего расширения системы электроснабжения.
Замена существующих трасс, увеличение мощности, добавление новых линий и подключение оборудования.
Какие кабельные лотки применяют для прокладки кабеля
Тип кабельного лотка выбирается не только по количеству кабелей.Необходимо учитывать условия эксплуатации, нагрузку, конфигурацию трассы, окружающую среду и возможность дальнейшего обслуживания.
Применяются на протяжённых трассах и при прокладке силовых кабелей, когда требуется прочная несущая конструкция.
Используются для организации кабельных трасс внутри зданий и технических помещений.
Применяются там, где конструкция трассы требует дополнительной защиты кабелей.
Основные правила прокладки кабеля в лотках
Конкретные требования определяются проектом, характеристиками кабелей и условиями объекта.Однако при организации трассы подрядчик должен контролировать несколько принципиальных моментов.
- соответствие трассы проектным решениям;
- достаточную несущую способность лотков и опор;
- правильное размещение кабелей внутри трассы;
- соблюдение допустимых радиусов изгиба кабеля;
- отсутствие механических повреждений оболочки;
- правильное выполнение поворотов, подъёмов и спусков трассы;
- необходимое разделение цепей, если оно предусмотрено проектом;
- надёжное крепление кабелей на необходимых участках;
- электрическую непрерывность и защитные меры для металлических конструкций согласно проекту;
- доступность трассы для осмотра и обслуживания.
Особенно внимательно следует относиться к вертикальным участкам, переходам между уровнями, вводам в электрооборудование и местам изменения направления трассы.
Нужно смонтировать кабельную линию на объекте?
Отправьте проект или техническое задание.Мы изучим кабельные трассы, объём работ, условия монтажа и требования к подключению.

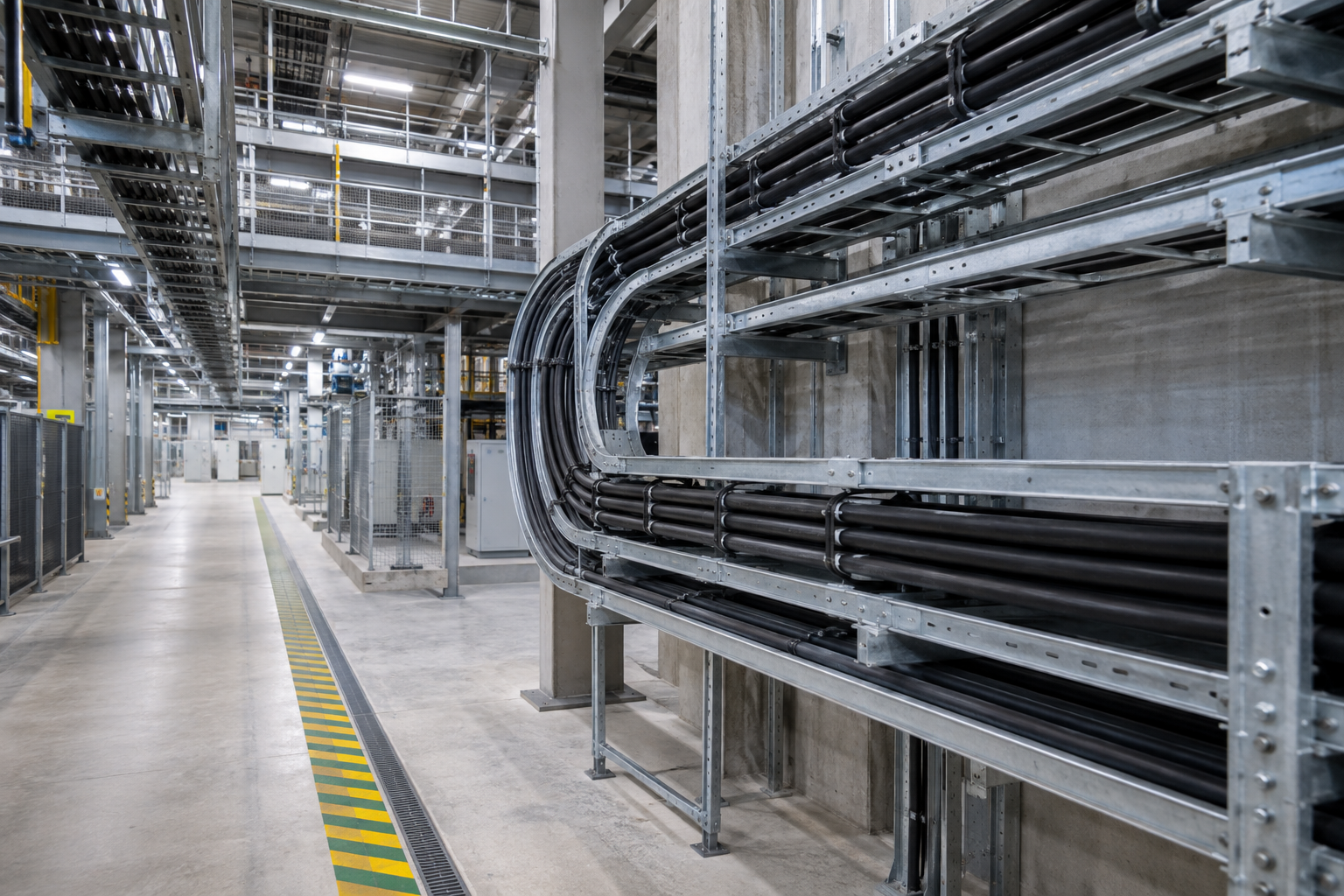

Прокладка силовых кабелей в лотках
При прокладке силовых кабелей необходимо учитывать не только геометрию трассы, но и массу кабеля, условия охлаждения, допустимые изгибы, способ крепления и нагрузки на несущую систему.
Чем больше сечение и масса кабеля, тем выше требования к организации монтажных работ.При протяжённых трассах необходимо заранее определить способ подачи и раскатки кабеля, расположение барабанов и последовательность выполнения работ.
Лотки, кронштейны и подвесы должны воспринимать фактическую нагрузку от проложенных кабелей.
Необходимо предусмотреть нормальное размещение кабелей и учитывать требования проекта к их взаимному расположению.
Конфигурация лотков должна позволять соблюдать допустимые радиусы изгиба конкретного кабеля.
На вертикальных, наклонных и других необходимых участках кабель фиксируется предусмотренным способом.
Как выполняется монтаж кабельной линии в лотках
Изучение проекта
Проверяются трассы, марки и сечения кабелей, точки подключения, конструкции лотков и условия объекта.
Разметка кабельной трассы
Фактическое прохождение трассы увязывается со строительными конструкциями, оборудованием и другими инженерными системами.

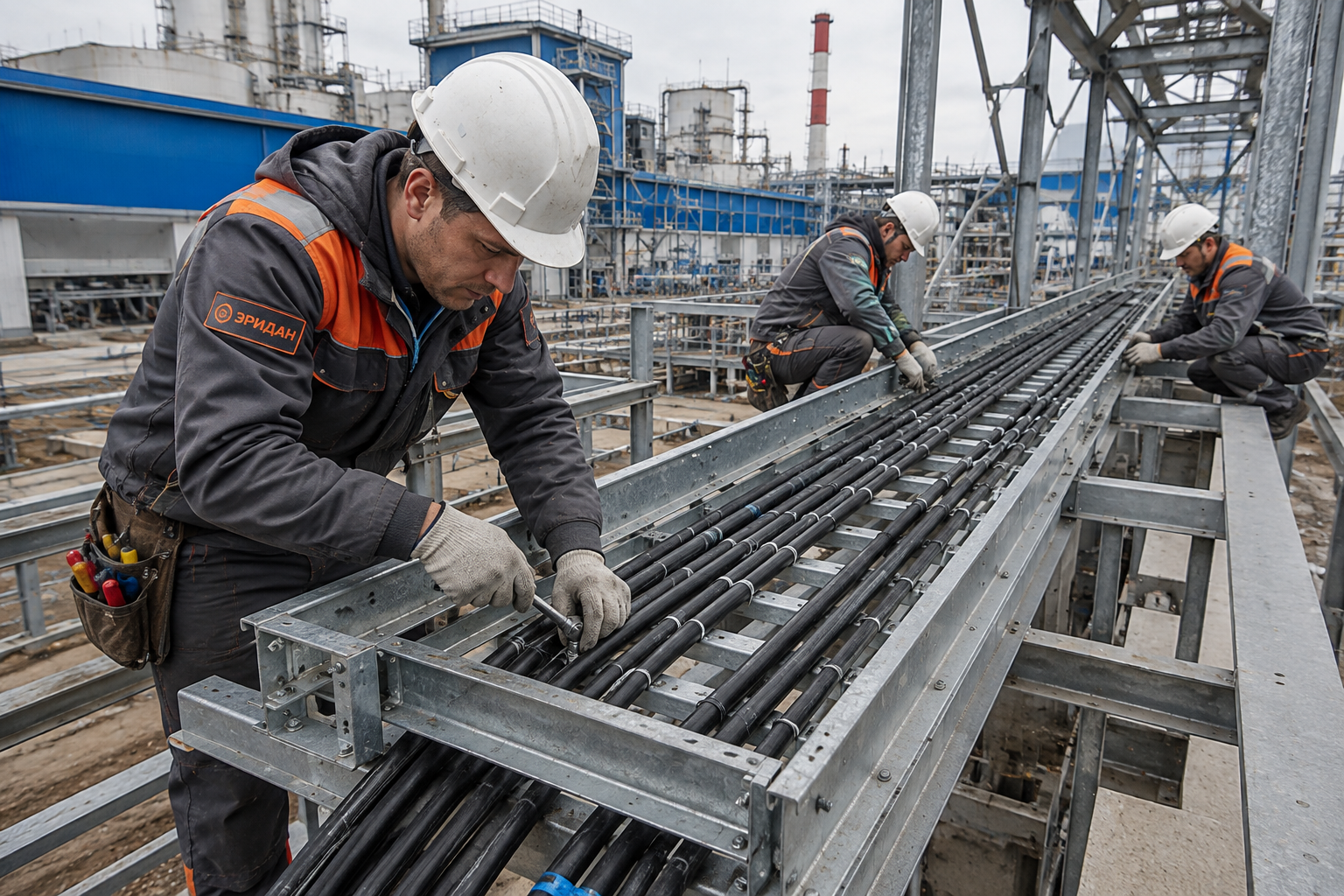

Монтаж опорных конструкций
Устанавливаются кронштейны, подвесы и другие элементы, на которых будет закреплена кабеленесущая система.
Монтаж металлических лотков
Формируются прямые участки, повороты, переходы, подъёмы и спуски кабельной трассы.
Раскатка и прокладка кабеля
Кабель подаётся на трассу с контролем механических нагрузок, радиусов изгиба и состояния оболочки.
Крепление и маркировка
Кабели размещаются и фиксируются в соответствии с проектом, после чего выполняется необходимая маркировка.
Подключение и испытания
После завершения монтажа выполняются подключения, необходимые проверки, испытания и измерения.
Типичные ошибки при прокладке кабеля в лотках
Фактическое количество и масса кабелей не соответствуют выбранным лоткам и несущим конструкциям.
Геометрия трассы не позволяет обеспечить требуемый радиус изгиба силового кабеля.
Ошибки при монтаже кронштейнов и подвесов снижают механическую надёжность всей системы.
Трасса пересекается с вентиляцией, трубопроводами, строительными конструкциями или другим оборудованием.
Кабель повреждается при протяжке через элементы трассы, острые кромки или неправильно выполненные переходы.
Кабеленесущая система заполняется без учёта возможной реконструкции и добавления новых линий.
От чего зависит стоимость прокладки кабеля в лотках
Цена монтажа кабельной линии определяется не только длиной трассы.Для расчёта необходимо учитывать всю конструкцию кабеленесущей системы и условия выполнения работ.
- общую длину и конфигурацию кабельной трассы;
- тип и размеры кабельных лотков;
- количество кронштейнов, подвесов и опор;
- высоту выполнения монтажных работ;
- марки, сечения, массу и количество кабелей;
- количество поворотов, переходов и вертикальных участков;
- условия прокладки внутри действующего объекта;
- необходимость демонтажа существующих трасс;
- объём подключения и монтажа кабельных муфт;
- необходимость поставки кабеля, лотков и материалов;
- испытания и исполнительную документацию.
Поэтому корректная стоимость определяется после изучения проекта или технического задания.Одинаковая длина кабельной линии на двух объектах может означать совершенно разный объём монтажных работ.
Что передать подрядчику для расчёта кабельной трассы
Чем полнее исходные данные, тем точнее можно определить состав работ, материалы, сроки и организацию монтажа.
- проект электроснабжения или техническое задание;
- планы прохождения кабельных трасс;
- кабельный журнал при его наличии;
- марки и сечения кабелей;
- точки начала и окончания линий;
- требования к кабеленесущей системе;
- информацию о существующих инженерных коммуникациях;
- условия доступа и выполнения работ на объекте.
Если готового проекта нет, сначала необходимо разработать техническое решение и определить конфигурацию будущей кабельной трассы.
Планируете монтаж или реконструкцию кабельных линий?
Передайте проект или техническое задание.Мы изучим кабельные трассы, условия объекта и необходимый состав работ по монтажу кабельных линий до 35 кВ.
