Монтаж кабельных муфт: концевые и соединительные муфты для кабельных линий
Монтаж кабельных муфт: концевые и соединительные муфты для кабельных линий
Надежность кабельной линии определяется не только качеством самого кабеля. Одними из наиболее ответственных участков являются места его соединения и подключения к электрооборудованию.
Кабельные муфты применяются для соединения отдельных участков кабеля, оконцевания линии и подключения кабеля к распределительным устройствам, трансформаторным подстанциям и другому электрооборудованию.

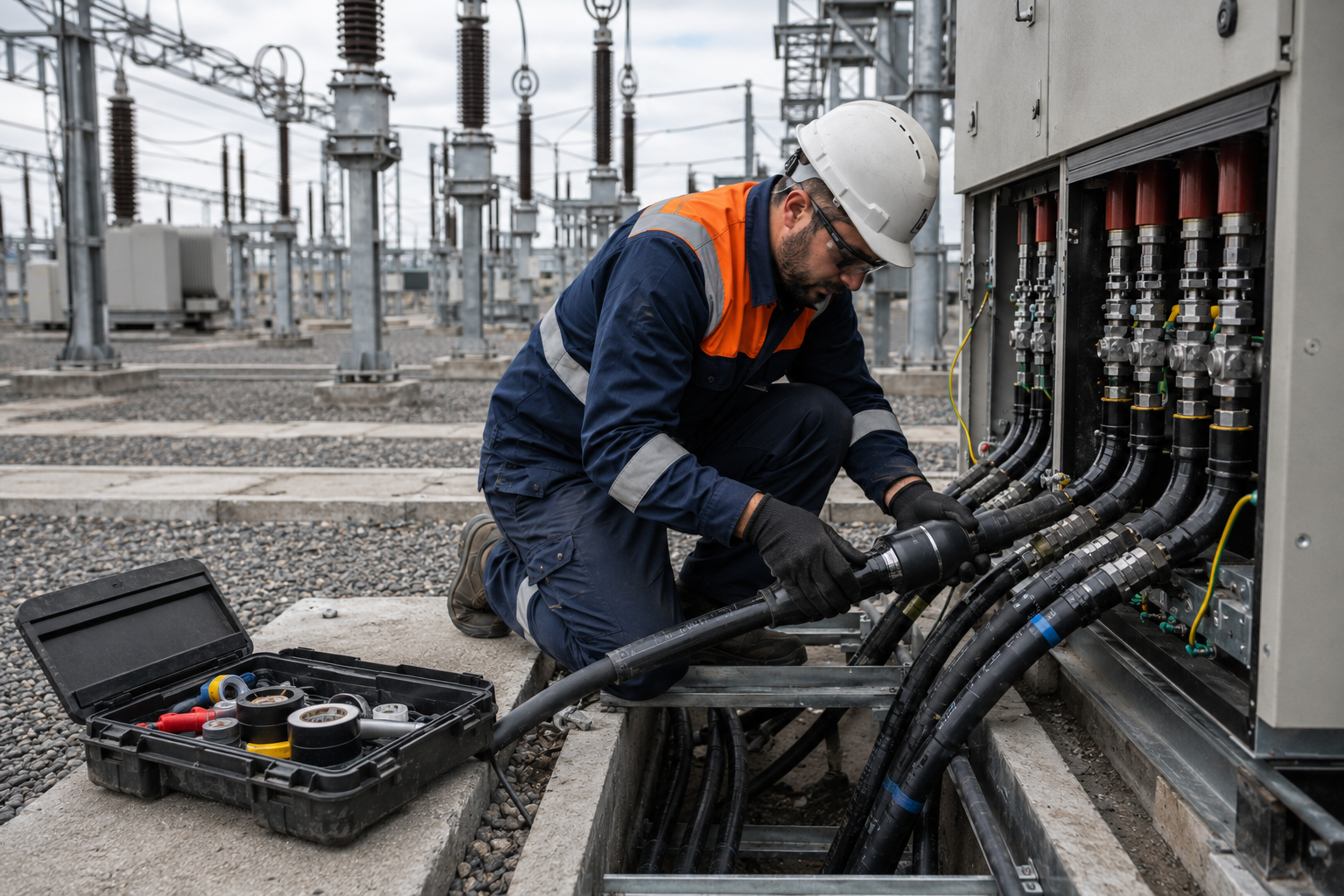

Ошибка при монтаже муфты способна снизить надежность всей кабельной линии. Поэтому монтаж кабельных муфт должен выполняться специалистами, которые знают конструкцию конкретного кабеля и технологию установки применяемой кабельной арматуры.
Концевые и соединительные кабельные муфты: в чем разница
Назначение муфты определяется местом ее установки в кабельной линии.Наиболее распространены два основных типа — соединительные и концевые.
Используются для соединения двух участков кабеля в единую кабельную линию.Такое соединение должно обеспечивать необходимые электрические и изоляционные характеристики.

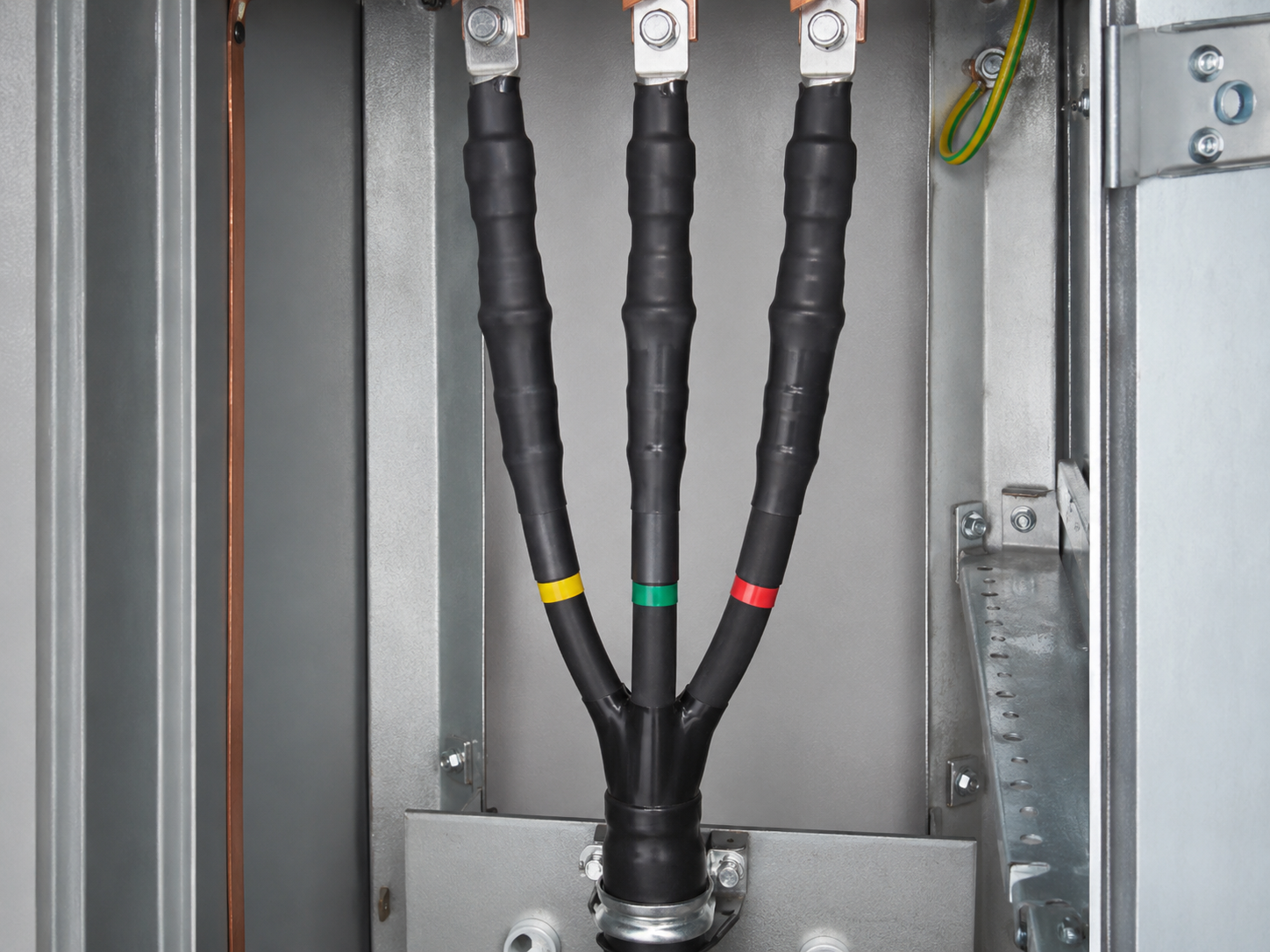

Устанавливаются на конце кабельной линии для ее подключения к распределительному устройству, трансформатору, электрооборудованию или другой точке присоединения.
Кроме назначения, муфты различаются по классу напряжения, конструкции кабеля, типу изоляции, условиям установки и конструктивному исполнению.
Монтаж кабельных муфт 10 кВ
Особого внимания требует монтаж муфт на кабельных линиях 6–10 кВ.Здесь качество подготовки кабеля и соблюдение технологии монтажа непосредственно влияют на дальнейшую надежность линии.
Перед началом работ необходимо определить тип и конструкцию кабеля, подобрать совместимую кабельную арматуру и проверить комплектность муфты.
- проверяется марка и конструкция кабеля;
- уточняется сечение жил;
- определяется тип изоляции;
- проверяется соответствие выбранной муфты кабелю;
- подготавливается рабочее место;
- контролируется состояние кабеля в месте монтажа;
- работы выполняются по технологии конкретного комплекта муфты.
Как выполняется монтаж кабельной муфты
Точная последовательность операций зависит от конструкции кабеля и применяемой муфты.Однако общий процесс включает несколько принципиально важных этапов.
Проверка кабеля и муфты
Сверяются характеристики кабеля, комплект муфты, состояние материалов и соответствие проектному решению.
Подготовка рабочего места
Создаются условия, необходимые для аккуратного выполнения технологических операций и защиты подготовленных поверхностей от загрязнения.
Разделка кабеля
Кабель разделывается в соответствии с конструкцией и инструкцией для конкретного комплекта кабельной арматуры.
Подготовка жил и изоляции
Выполняется подготовка элементов кабеля, необходимых для последующего соединения или оконцевания.
Соединение или оконцевание
В зависимости от типа муфты выполняется соединение участков кабеля либо подготовка конца линии к подключению.
Монтаж элементов муфты
Устанавливаются предусмотренные конструкцией комплекта изоляционные, защитные и другие элементы.
Контроль выполненного монтажа
Проверяется правильность сборки, состояние соединения и готовность кабельной линии к дальнейшим испытаниям.
Нужен монтаж кабельной линии?
Выполняем прокладку кабельных линий, монтаж концевых и соединительных муфт, подключение и необходимые испытания.Для расчета работ отправьте проект или техническое задание.
Ошибки при монтаже кабельных муфт
Проблема муфтового соединения может проявиться не сразу после монтажа.Поэтому особенно важно соблюдать технологию на каждом этапе работ.
Ошибки на этапе подготовки элементов кабеля могут повлиять на электрические и изоляционные характеристики соединения.
Качество подготовки рабочего места имеет особое значение при выполнении ответственных операций с изоляцией.
Кабельная арматура должна соответствовать конструкции, сечению и другим характеристикам применяемого кабеля.
Последовательность операций конкретного комплекта нельзя произвольно изменять или заменять «привычным» способом монтажа.
Зачем испытывать кабельную линию после монтажа муфт
Завершение монтажа кабельной муфты еще не означает, что кабельную линию следует сразу считать готовой к эксплуатации.После выполнения монтажных работ проводятся предусмотренные для конкретной линии проверки, измерения и испытания.
Их состав определяется типом кабеля, классом напряжения, проектными решениями и требованиями к электроустановке.Результаты выполненных испытаний оформляются соответствующей документацией.
Когда требуется монтаж кабельных муфт
Соединение строительных длин кабеля и оконцевание линии в точках подключения.
Оконцевание кабельных линий для подключения к трансформаторным подстанциям и распределительным устройствам.
Замена участков существующих кабельных линий, изменение схемы или подключение нового оборудования.
После определения объема ремонта участок кабеля может потребовать замены с последующим устройством новых соединений.
Что нужно для расчета стоимости монтажа кабельных муфт
Стоимость монтажа зависит от конкретной кабельной линии и условий выполнения работ.Для расчета желательно передать:
- проект или техническое задание;
- марку и сечение кабеля;
- класс напряжения;
- тип и количество необходимых муфт;
- точки подключения кабельной линии;
- информацию об условиях выполнения работ;
- данные о существующей линии, если выполняется реконструкция;
- требования к последующим испытаниям и документации.
Если работы являются частью строительства новой кабельной линии, целесообразно рассчитывать весь комплекс — от прокладки кабеля до монтажа муфт, подключения, испытаний и оформления документации.
Монтаж кабельных линий и кабельных муфт
Выполняем работы с кабельными линиями до 35 кВ: прокладку, монтаж концевых и соединительных муфт, подключение и испытания.Отправьте проект или техническое задание для оценки состава и объема работ.
