Испытания кабельных линий после монтажа: что проверяет ЭТЛ перед включением
Испытания кабельных линий после монтажа: что проверяет ЭТЛ перед вводом в эксплуатацию
Проложить кабель, установить муфты и выполнить подключения — ещё не значит полностью закончить работы с кабельной линией. Перед подачей напряжения важно подтвердить, что уже смонтированная система готова к безопасной эксплуатации.
Именно поэтому после монтажа проводят электротехнические измерения и испытания. Они позволяют проверить состояние изоляции, качество соединений и другие параметры кабельной линии, которые невозможно надёжно оценить только визуально.
Зачем испытывать кабельную линию после прокладки
До момента ввода в эксплуатацию кабель проходит транспортировку, хранение, раскатку, протяжку, укладку, разделку, монтаж муфт и подключение к оборудованию. На каждом из этих этапов существует риск повреждения.
Испытания позволяют оценить электрическое состояние изоляции кабеля уже после завершения прокладки.
Повреждение может возникнуть при протяжке, изгибе, разделке или механическом воздействии и не быть заметным снаружи.
Соединительные и концевые муфты — одни из наиболее ответственных участков кабельной системы.
Результаты проверки помогают подтвердить готовность смонтированной линии к дальнейшему вводу в работу.

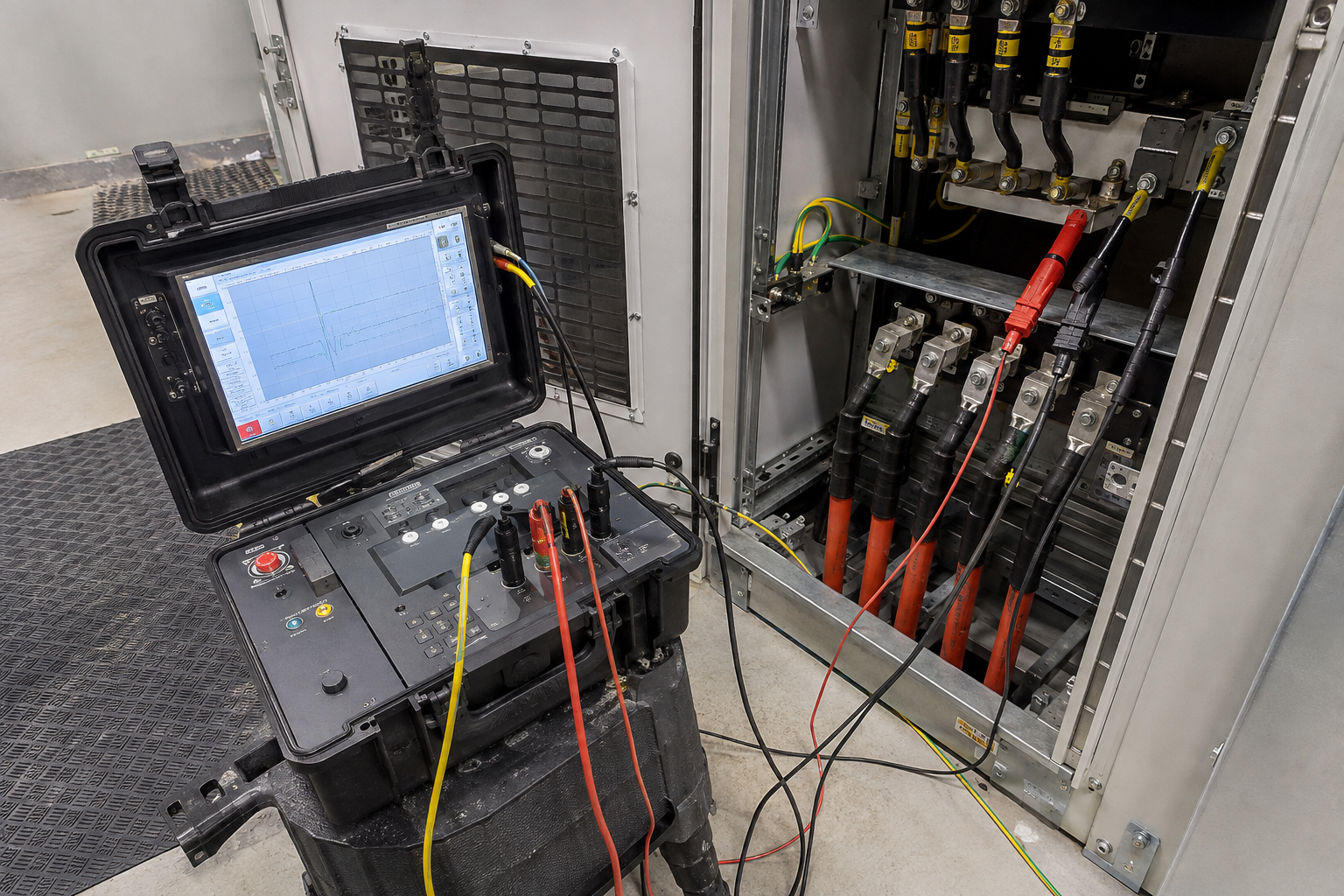

Что проверяет ЭТЛ при испытании кабельной линии
Единой универсальной программы для всех кабелей нет. Состав испытаний зависит от класса напряжения, типа изоляции, конструкции кабеля, назначения линии, условий монтажа и требований к конкретному объекту.
- состояние и электрические характеристики изоляции;
- целостность и правильность соединения токопроводящих жил;
- состояние соединительных и концевых кабельных муфт;
- защитную оболочку и экраны — если это предусмотрено конструкцией;
- правильность фазировки и подключения;
- готовность линии к подаче рабочего напряжения;
- результаты предусмотренных измерений и испытаний.
Испытания кабельных линий 6–10 кВ после монтажа
Кабельные линии 6–10 кВ используются для питания трансформаторных подстанций, распределительных устройств и другого ответственного электрооборудования. Поэтому их проверка перед первым включением особенно важна.
Проверяется кабель, уже прошедший транспортировку, раскатку, протяжку и укладку на объекте.
Контролируется вся сформированная кабельная система, включая соединительные и концевые муфты.
Проверка актуальна после замены участка кабеля, изменения схемы или ремонта кабельной арматуры.
Испытания позволяют оценить фактическую готовность линии к включению в электрическую сеть.
Нужен монтаж кабельной линии с последующими испытаниями?
Выполняем монтаж кабельных линий до 35 кВ: прокладку, монтаж кабельных муфт, подключение, испытания ЭТЛ и подготовку технической документации. Отправьте проект или техническое задание для оценки объёма работ.

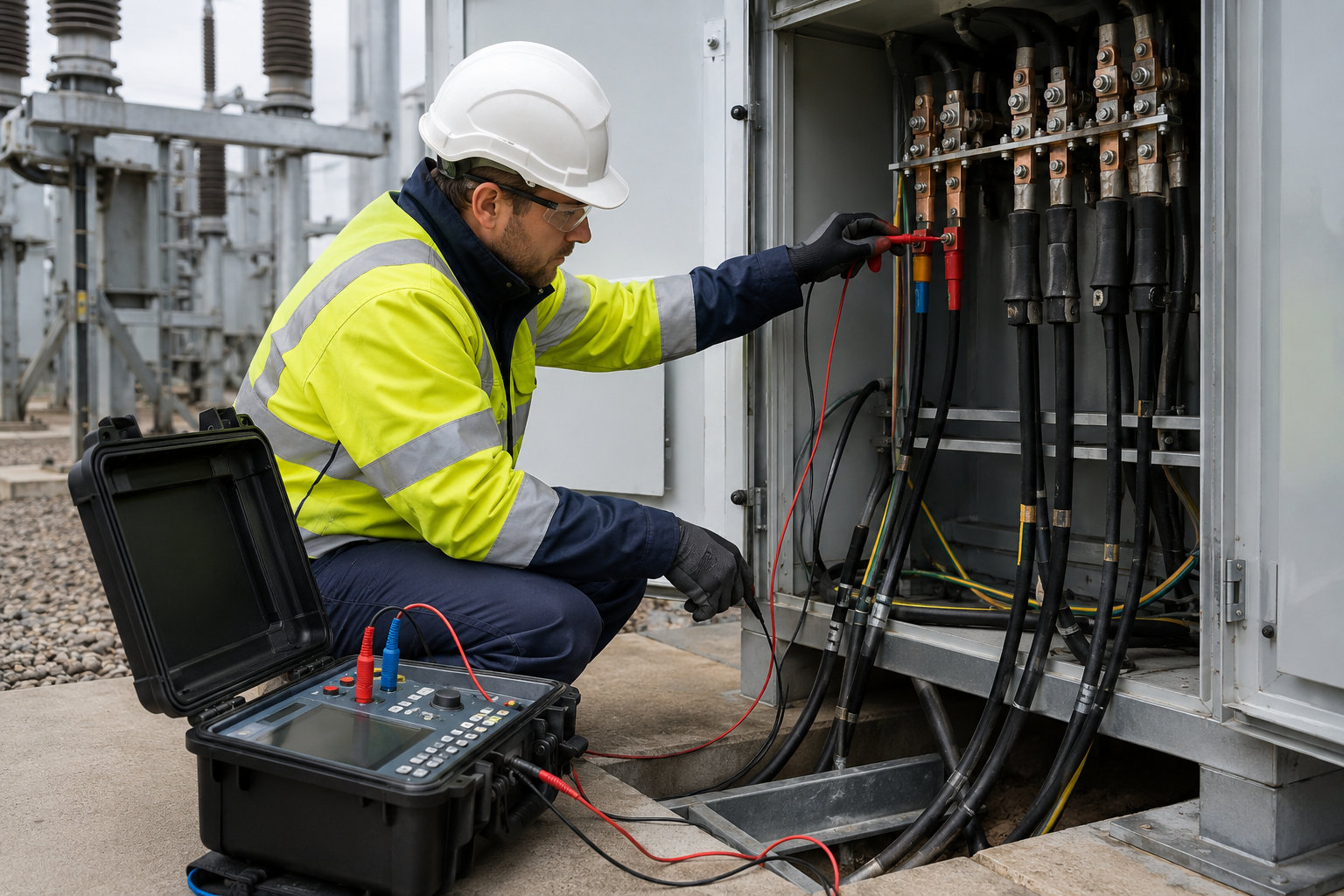

Как проходит испытание кабельной линии
Последовательность зависит от типа линии и программы, но организационно работы обычно включают несколько этапов.
Изучение документации
Анализируют проект, марку кабеля, класс напряжения, длину, тип изоляции, муфты и схему подключения.
Подготовка линии
Линию выводят в безопасное состояние, проверяют отсутствие напряжения и готовность к испытаниям.
Предварительный контроль
Осматривают доступные окончания, муфты, подключения и другие элементы кабельной системы.
Измерения и испытания
Выполняют предусмотренный для конкретной линии комплекс электротехнических проверок.
Оценка результатов
Фактические данные сопоставляют с требованиями, применимыми к данному типу кабеля и программе испытаний.
Оформление документов
Результаты фиксируют в протоколах и другой предусмотренной документации электротехнической лаборатории.
Когда требуется испытание силовой кабельной линии
После завершения прокладки, монтажа муфт и подключения оборудования.
После замены кабеля, изменения трассы, схемы подключения или участка сети.
После устранения повреждения, восстановления оболочки или замены участка кабеля.
После устройства новых соединений перед последующим включением линии.
Какие документы получает заказчик после испытаний
Результат работы электротехнической лаборатории — это не только проведённые измерения на объекте, но и документальное оформление фактически выполненных проверок.
| Документ | Что в нём отражается |
|---|---|
| Протоколы испытаний и измерений | Проверенная линия, применённая методика и фактические результаты выполненных работ. |
| Результаты по проверенным параметрам | Значения и данные, полученные при выполнении предусмотренных испытаний. |
| Техническая документация | Комплект формируется в объёме, необходимом для конкретного объекта и договора. |
Почему удобно объединять монтаж кабельной линии и испытания ЭТЛ
Когда прокладка кабеля, монтаж муфт, подключение и последующие испытания рассматриваются как единый технологический процесс, проще контролировать конечный результат.
Монтаж и проверка готовой линии не превращаются в два несвязанных этапа.
Если при испытании выявлена проблема, информацию можно сразу передать монтажной бригаде.
Цель работ — не просто проложить кабель, а подготовить линию к дальнейшему вводу в эксплуатацию.
Что передать для расчёта испытаний кабельной линии
Для определения состава испытаний, сроков и стоимости желательно предоставить основные технические данные.
- проект или техническое задание;
- класс напряжения кабельной линии;
- марку и сечение кабеля;
- длину линии;
- тип и количество кабельных муфт;
- схему подключения;
- сведения о выполненных монтажных или ремонтных работах;
- требования к комплекту документации.
Частые вопросы об испытаниях кабельных линий после монтажа
Да, после прокладки важно проверить фактическое состояние уже смонтированной кабельной системы перед подачей напряжения.
Нет. Визуально невозможно оценить внутреннее состояние изоляции и ряд скрытых дефектов кабеля и муфт.
После ремонта или замены элемента кабельной системы линию проверяют в объёме, соответствующем выполненным работам.
Не всегда. Для локализации повреждения могут потребоваться отдельные методы диагностики.
От монтажа кабеля до испытанной кабельной линии
Выполняем монтаж кабельных линий до 35 кВ, установку соединительных и концевых муфт, подключение и последующие испытания ЭТЛ. Отправьте проект или техническое задание — изучим состав и условия работ.
