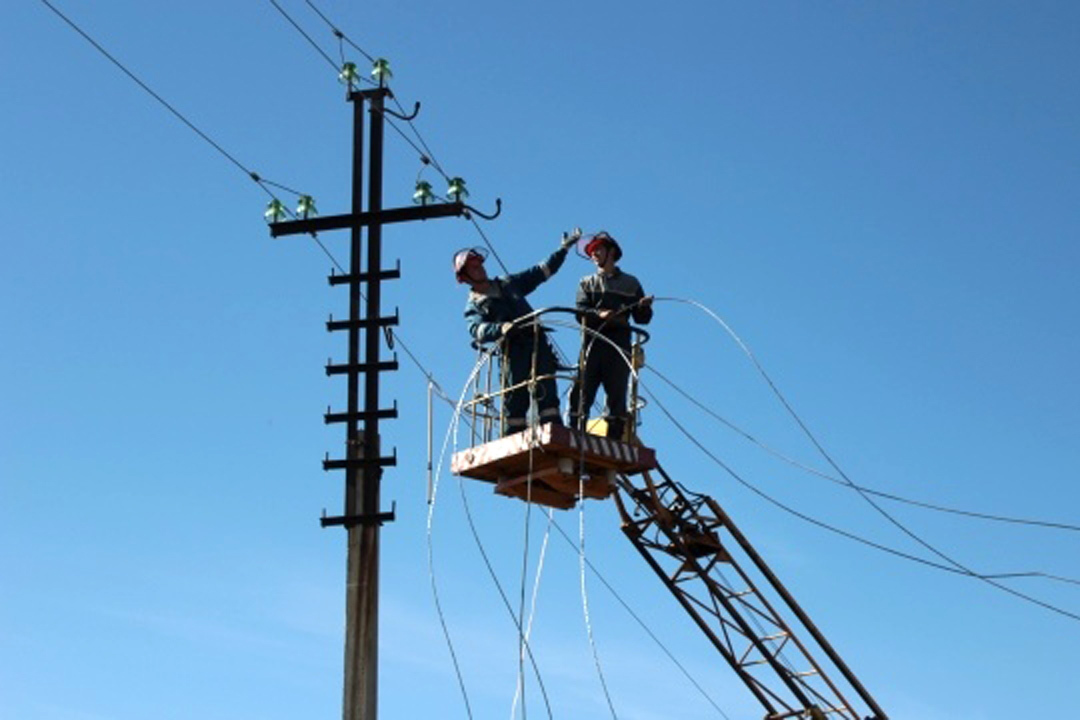

Что входит в строительство ВЛ 35 кВ
Воздушная линия 35 кВ является частью системы электроснабжения и может использоваться для передачи электроэнергии между питающими центрами, подстанциями и крупными промышленными или инфраструктурными объектами.
Поэтому строительство ВЛ 35 кВ нельзя рассматривать как отдельную операцию по установке опор или подвеске проводов. Результатом должен быть технически законченный участок электросетевого объекта, выполненный по проектной документации.
Подготовка трассы
Организация фронта работ, подготовка мест установки опор и участков прохождения воздушной линии.
Монтаж опор ВЛ
Установка предусмотренных проектом опор с учётом конфигурации трассы и расчётных нагрузок.
Монтаж проводов
Раскатка, подъём, натяжение и крепление проводов воздушной линии.
Линейная арматура
Монтаж изоляторов, креплений, соединительных и других предусмотренных проектом элементов.
Заземление
Выполнение проектных решений по заземлению элементов воздушной линии.
Проверка готовности
Контроль выполненного монтажа, необходимые измерения и подготовка линии к дальнейшей эксплуатации.
Основные этапы строительства ВЛ 35 кВ
Изучение проекта и исходных данных
Анализируются трасса, конструктивные решения, типы опор, проводов, пересечения и условия объекта.
Подготовка трассы
Организуются места производства работ, подъезды техники и точки монтажа опор.
Монтаж опор ВЛ 35 кВ
Выполняется установка и выверка опор в соответствии с проектным положением.
Монтаж изоляции и арматуры
Устанавливаются предусмотренные проектом изоляторы, крепёжные элементы и линейная арматура.
Монтаж проводов ВЛ
Выполняются раскатка, подъём, натяжение, регулировка и окончательное крепление проводов.
Контроль и подготовка к эксплуатации
Проверяется качество монтажа, выполняются предусмотренные измерения и другие мероприятия.
Монтаж опор ВЛ 35 кВ
Конструкция и расстановка опор определяются проектом воздушной линии. При выборе решений учитываются длины пролётов, повороты трассы, анкерные участки, пересечения, механические и климатические воздействия.
Ошибки на этапе монтажа опор способны повлиять на последующую подвеску проводов и геометрию всей линии, поэтому положение опор и качество монтажа контролируются до перехода к следующим этапам работ.
Что связано с опорами
- положение трассы;
- длины пролётов;
- углы поворота;
- анкерные участки;
- крепление проводов;
- линейная арматура.
Что влияет на монтаж
- рельеф местности;
- характеристики грунта;
- доступ специальной техники;
- пересечения;
- условия производства работ;
- проектные решения.
Монтаж проводов ВЛ 35 кВ
После готовности опорной части выполняется монтаж проводов. Технология работ определяется проектом, характеристиками применяемого провода и условиями конкретного участка трассы.
Раскатка
Организуется перемещение провода вдоль трассы с контролем его состояния и прохождения сложных участков.
Подъём
Провод размещается на подготовленных опорах и элементах линейной арматуры.
Натяжение
Выполняется регулирование положения проводов в соответствии с проектными параметрами.
Крепление
После регулировки провод закрепляется на опорах предусмотренным проектом способом.
Что важно учитывать при строительстве ВЛ 35 кВ
При строительстве воздушной линии 35 кВ необходимо учитывать совокупность электрических, механических и организационных факторов. Поэтому состав работ и технология монтажа определяются не только протяжённостью линии.
Пересечения и особенности трассы ВЛ
При проектировании и строительстве воздушной линии отдельное внимание уделяется участкам пересечения с существующей инфраструктурой.
Автомобильные дороги
Такие участки требуют предусмотренной проектом организации производства работ и контроля габаритов.
Инженерные сети
Учитывается существующая инфраструктура, её расположение и условия безопасного производства работ.
Сложный рельеф
Рельеф способен влиять на доступ техники, расстановку опор и технологию монтажа.
От чего зависит стоимость строительства ВЛ 35 кВ
Стоимость строительства ВЛ 35 кВ определяется составом конкретного проекта. Ориентироваться только на цену одного километра линии недостаточно: одинаковая протяжённость не означает одинаковую сложность работ.
Протяжённость
Общая длина новой или реконструируемой воздушной линии.
Количество опор
Количество и типы конструкций определяются проектом и конфигурацией трассы.
Провод и арматура
На состав затрат влияет выбранное оборудование и объём линейной части.
Трасса
Рельеф, доступ техники и удалённость влияют на организацию строительства.
Пересечения
Сложные участки могут потребовать дополнительных организационных решений.
Состав комплекса
Проектирование, монтаж, проверки и смежные работы формируют итоговый объём проекта.
Почему важно контролировать каждый этап строительства
Ошибка положения опоры
Способна повлиять на геометрию пролётов и последующий монтаж проводов.
Ошибки натяжения
Влияют на положение проводов и механические нагрузки на элементы линии.
Ошибки арматуры
Неверный монтаж элементов крепления способен снизить надёжность отдельных узлов.
Несогласованность этапов
Работа нескольких подрядчиков без единой координации увеличивает риск переделок и задержек.
ВЛ 35 кВ как часть системы электроснабжения объекта
Воздушная линия обычно связана с другими элементами электросетевого комплекса: трансформаторными подстанциями, распределительными устройствами, кабельными линиями, системами защиты и учёта.
Поэтому при строительстве новой ВЛ или реконструкции существующей линии важно оценивать не только линейную часть, но и точки подключения, готовность оборудования, необходимость пусконаладочных работ и электрических испытаний.
Что передать подрядчику
Для оценки строительства ВЛ 35 кВ желательно предоставить проект или техническое задание, трассу и протяжённость линии, точки подключения, данные по опорам, проводам и существующей инфраструктуре.
Если готового проекта нет, обсуждение можно начать с исходных данных по объекту и предполагаемой схемы электроснабжения.
