На территории предприятия могут работать несколько цехов, трансформаторная подстанция, склад и инженерные сооружения. Каждый объект строят или модернизируют в своё время. Поэтому заказчику важно видеть не только заземление отдельного здания, но и то, как согласованы решения по всей электроустановке.
Особенно часто этот вопрос возникает при расширении производства: устанавливают новую линию, меняют распределительное оборудование, вводят дополнительный корпус или реконструируют подстанцию. На стыках проектов нужно определить точки подключения, объём изменений и ответственность за итоговую схему.
Главная задача для заказчика: собрать исходные данные по существующей и новой части электроустановки, определить границы работ и согласовать техническое решение до начала монтажа. Наличие заземления у каждого отдельного объекта само по себе не описывает все связи между ними.
Из каких частей складывается заземление предприятия
Единого перечня работ для любого завода нет. Состав системы зависит от схемы электроснабжения, числа зданий, оборудования, этапов строительства и проектных решений. При подготовке задания удобно рассматривать следующие участки.

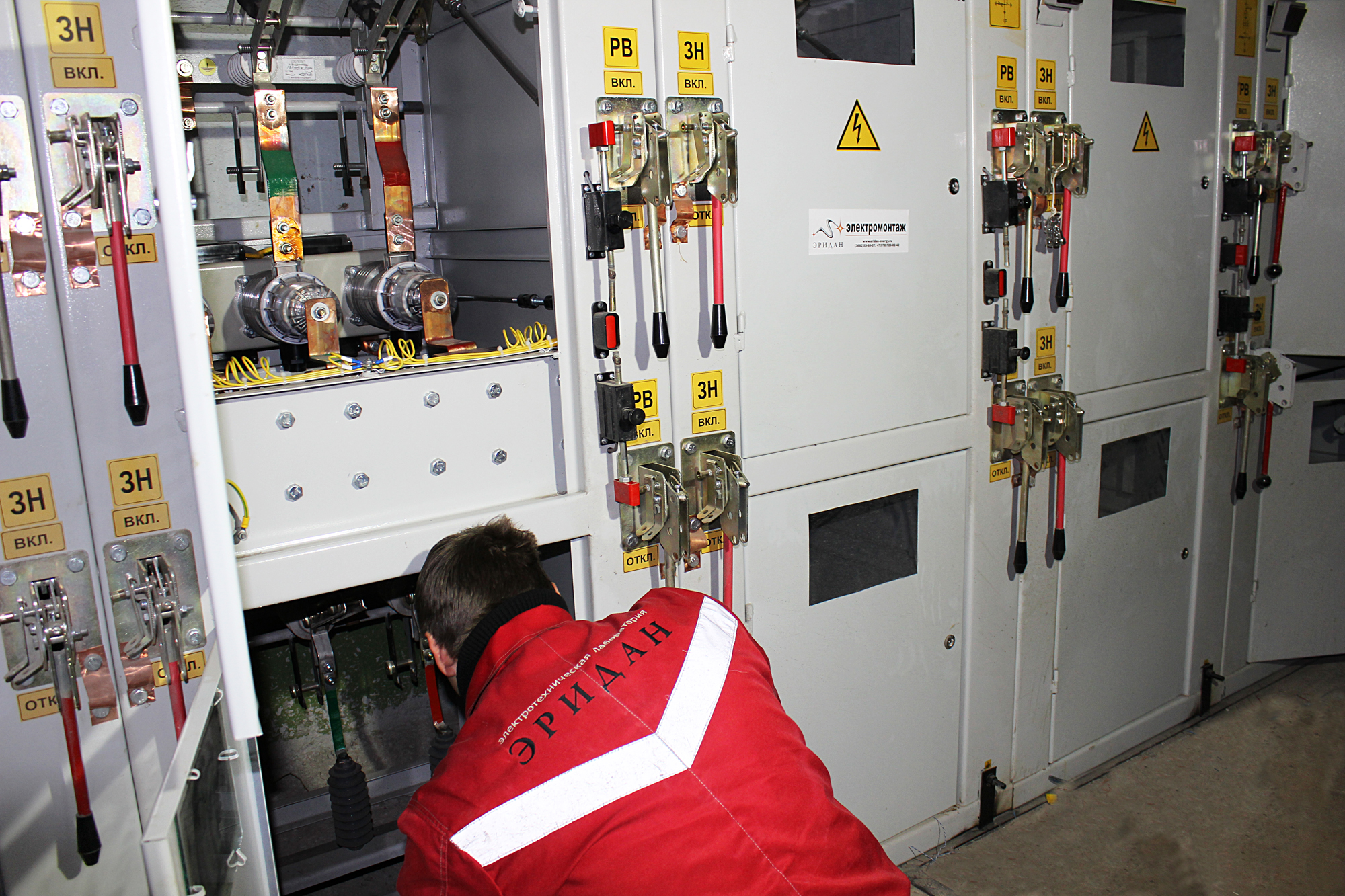

Проверяют проектные решения для подстанции, оборудования и соединений в пределах её зоны ответственности.
Уточняют предусмотренные проектом заземляющие устройства, вводы и решения по уравниванию потенциалов.
Сверяют точки присоединения с проектом, документацией изготовителя и фактическим размещением оборудования.
Определяют, какие существующие решения сохраняются, а какие требуют проверки и изменения при расширении.
Где возникают проблемы на стыке проектов
На промышленной площадке документация может быть разделена между разными очередями строительства и подрядчиками. Один исполнитель монтирует подстанцию, другой — внутренние сети цеха, третий поставляет технологическую линию. Без согласованных границ остаются вопросы, кто выполняет соединение между участками и кто отражает его в исполнительной документации.
- В новом проекте показана точка подключения, но её наличие и состояние на действующем объекте не проверены.
- Поставщик оборудования и электромонтажный подрядчик по-разному понимают границу своих работ.
- При реконструкции используют старые схемы, которые не отражают ранее выполненные изменения.
- Скрытые работы выполняют до согласования порядка осмотра и оформления.
- Заказчик получает документы по отдельным участкам, но не может сопоставить их с фактическим состоянием площадки.
При расширении предприятия: решение о подключении нового корпуса или оборудования к существующей системе принимают после изучения проекта и обследования фактического состояния. Нельзя назначать точку подключения только по плану территории или внешнему виду проводника.
Что включить в техническое задание подрядчику
Чтобы получить сопоставимые предложения по цене и срокам, передайте подрядчикам одинаковый комплект исходных данных. Для действующего предприятия отдельно укажите ограничения по доступу и возможным отключениям.
| Исходные данные | Что они позволяют уточнить |
|---|---|
| Генплан и перечень зданий | Состав объектов и границы рассматриваемой территории. |
| Проекты и существующие схемы | Принятые решения и участки, для которых требуется проверка соответствия фактическому состоянию. |
| Перечень нового оборудования | Требования к подключениям и границы поставки технологического оборудования. |
| Данные по существующей системе | Доступные точки присоединения, ранее выполненные изменения и необходимость обследования. |
| Условия работы предприятия | Порядок допуска, возможность отключений и последовательность монтажа. |
Как разделить ответственность подрядчиков
В договоре и техническом задании полезно назвать конкретные границы: кто выполняет наружные работы, кто ведёт соединения внутри здания, кто подключает поставленное оборудование и кто оформляет результаты по каждому участку. Если работы идут по очередям, нужно согласовать точки передачи между исполнителями.
Для заказчика это практический вопрос. Когда границы описаны заранее, проще проверить смету, организовать доступ к действующим установкам и принять выполненный объём без спора о пропущенном соединении.
Что проверить при приёмке
Приёмка заземления промышленного предприятия начинается со сверки выполненного объёма с согласованными проектными решениями. Необходимо понять, какие соединения относятся к новой части, какие существовали ранее и какие изменения внесены в документацию после монтажа.
- Сверить фактически выполненные участки и точки присоединения с согласованной документацией.
- Проверить доступные для осмотра соединения и оформление скрытых работ там, где они выполнялись.
- Получить исполнительные схемы с понятными границами работ каждого подрядчика.
- Получить результаты проверок и измерений в объёме, установленном для данного объекта.
- Убедиться, что документация передана эксплуатационной службе предприятия.
Если задача касается только одного участка, не нужно выдавать его приёмку за подтверждение состояния всей площадки. Границы выполненных работ и проверок должны быть ясно указаны в документах.
Нужно ли объединять все объекты предприятия одним проводником?
Универсальной схемы для любого предприятия нет. Решение о связях между объектами определяют в проектной документации с учётом схемы электроснабжения и особенностей площадки.
Можно ли рассчитать стоимость по площади территории?
Площадь не показывает число присоединений, состояние существующей системы и условия монтажа. Для предложения нужны схемы, состав оборудования, границы работ и сведения о действующем объекте.
Что делать, если исполнительные схемы устарели?
Перед проектированием изменений следует установить фактическое состояние нужных участков. Объём обследования и последующего обновления документации согласуют отдельно.
Итог: система должна быть понятна как единое целое
При заземлении предприятия трудность часто находится на границе между зданиями, подстанцией и оборудованием. Соберите актуальные исходные данные, определите ответственность исполнителей и согласуйте точки присоединения до монтажа. Это даст заказчику понятный объём работ, смету и документы для эксплуатации.
