Выбор трансформаторной подстанции нельзя начинать с корпуса, марки оборудования или номинальной мощности «с запасом». Сначала необходимо определить расчётную нагрузку объекта, категорию надёжности, схему питания, режимы работы и перспективу увеличения мощности.
Именно эти данные определяют мощность и количество трансформаторов, состав РУ 6–10 кВ и РУНН 0,4 кВ, схему секционирования, резервирование и конструктивное исполнение подстанции.
С чего начинается проектирование трансформаторной подстанции?
Проектирование ТП 6–10/0,4 кВ начинается со сбора исходных данных. Для корректного выбора подстанции недостаточно знать только суммарную установленную мощность оборудования. Необходимо понимать реальные режимы работы электроприёмников и требования объекта к бесперебойности питания.
Расчётная нагрузка
Определяется мощность, которую подстанция должна обеспечивать в рабочих и расчётных режимах.
Пусковые токи
Учитываются двигатели, насосы, компрессоры и другое оборудование с тяжёлыми пусками.
Категория надёжности
Определяет необходимость резервного питания, второго трансформатора, АВР и секционирования.
Перспектива развития
Если объект будет расширяться, разумный резерв мощности и возможность подключения новых нагрузок учитывают заранее.

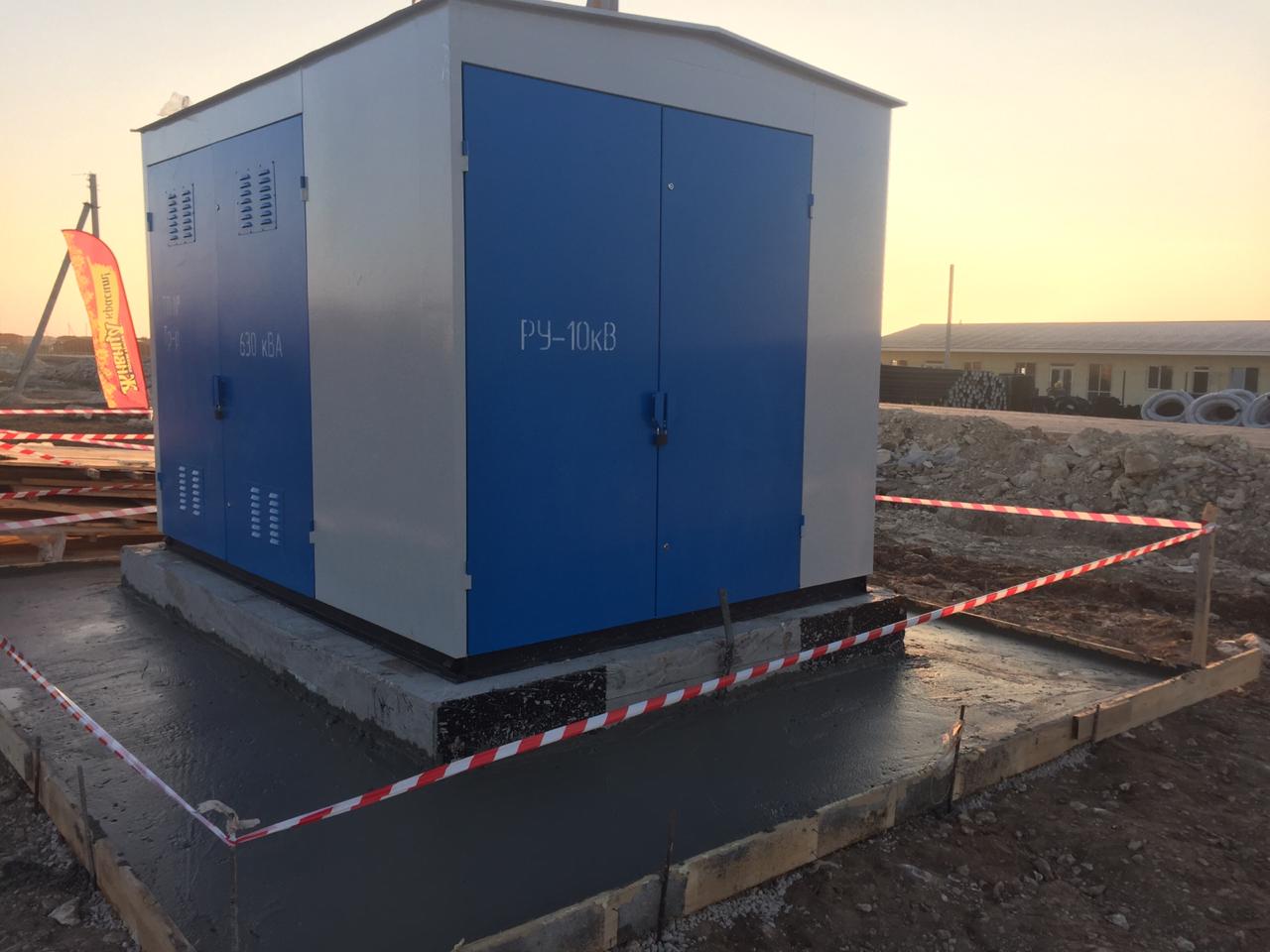

Мощность и схема трансформаторной подстанции определяются по расчётным нагрузкам, режимам работы и требованиям к надёжности.
Как выбрать мощность трансформатора?
Мощность трансформатора выбирают по расчётной нагрузке с учётом режима работы, коэффициентов спроса, пусковых процессов и допустимого резерва. При этом важно не только обеспечить текущую нагрузку, но и проверить, как оборудование будет работать при максимуме потребления.
Для двухтрансформаторной подстанции дополнительно оценивают аварийный режим: сможет ли один оставшийся трансформатор обеспечить питание тех потребителей, которые должны продолжить работу при отключении второго.
Какой тип трансформаторной подстанции выбрать?
После определения нагрузки и схемы питания выбирают конструктивное исполнение ТП. Решение зависит от места размещения, климатических условий, требований объекта, способа подключения и компоновки оборудования.
| Тип ТП | Когда рассматривают |
|---|---|
| КТП | Комплектное решение для преобразования и распределения электроэнергии. Исполнение выбирают по условиям установки и схеме электроснабжения. |
| КТПН | Наружное исполнение применяют, когда подстанцию целесообразно разместить на территории объекта. |
| БКТП | Блочная комплектная подстанция заводской готовности с размещением оборудования внутри отдельного здания. |
| Встроенная или пристроенная ТП | Рассматривается при размещении подстанции в составе здания или непосредственно рядом с ним, если это допускают требования к конкретному объекту. |
Один или два трансформатора: что выбрать?
Количество трансформаторов определяет не только мощность объекта. Ключевой вопрос — какой перерыв питания допустим и какие нагрузки должны сохраняться при выводе одного трансформатора из работы.
Один трансформатор
Подходит для схем, где требования к надёжности и режим работы объекта допускают такое решение.
Два трансформатора
Рассматриваются при необходимости резервирования, секционирования нагрузки и более гибких режимов работы.
При двухтрансформаторной схеме необходимо определить, какие потребители должны продолжить работу при отключении одного трансформатора и достаточно ли мощности оставшегося источника для аварийного режима.
Секционирование и АВР в схеме трансформаторной подстанции
Для подстанций с двумя вводами или двумя трансформаторами важно заранее определить логику секционирования и резервирования. Это влияет на устойчивость электроснабжения и возможность локализовать повреждение.
Секционный выключатель и АВР должны работать в логике, которая соответствует режимам объекта и исключает недопустимые параллельные или перегрузочные режимы, если они не предусмотрены проектом.
Секционирование
Делит систему на независимые участки и позволяет ограничить зону отключения при повреждении или ремонте.
АВР
Обеспечивает автоматическое переключение на резервный источник при исчезновении основного питания.
Какие ошибки чаще всего допускают при выборе ТП?
- Неправильно выбрана мощность. Номинал трансформатора принят без расчёта реальной нагрузки и рабочих режимов объекта.
- Формальный резерв. Установлены два трансформатора, но один из них не способен обеспечить требуемую нагрузку при аварийном режиме.
- Не продумано секционирование. Схема не позволяет локализовать повреждение или выполнять необходимые переключения без отключения всего объекта.
- Не рассчитаны токи КЗ. После увеличения мощности трансформатора существующие аппараты 0,4 кВ могут не соответствовать новым условиям.
- Не учтён резерв на развитие. Подключение нового оборудования требует преждевременной реконструкции подстанции.
- Тип ТП выбран без привязки к объекту. Возникают проблемы с размещением, подъездом, обслуживанием или кабельными трассами.
При проектировании ТП необходимо увязать трансформаторы, РУ 6–10 кВ, РУНН 0,4 кВ, защиту, секционирование и резервирование.
Проектирование ТП при реконструкции действующего объекта
При реконструкции нельзя ограничиваться заменой трансформатора на более мощный. Необходимо проверить, выдержит ли новые параметры остальная система электроснабжения.
Перед выбором новой мощности анализируют существующие кабельные линии, РУ 6–10 кВ, шины и аппараты 0,4 кВ, настройки защит, токи короткого замыкания и фактическую загрузку оборудования.
Как проходит проектирование трансформаторной подстанции?
- Сбор исходных данных. Анализируются технические условия, нагрузки, требования к надёжности, площадка и ограничения объекта.
- Расчёт электрических нагрузок. Определяются требуемая мощность, режимы работы и необходимость резерва.
- Выбор схемы ТП. Определяются количество трансформаторов, вводы, секционирование и структура распределения 6–10/0,4 кВ.
- Расчёт токов короткого замыкания. Проверяются параметры сети и требования к коммутационному оборудованию и защитам.
- Подбор оборудования. Выбираются трансформаторы, РУ 6–10 кВ, РУНН 0,4 кВ, коммутационные аппараты и вспомогательные системы.
- Разработка рабочей документации. Формируются однолинейные схемы, планы, компоновка, кабельные связи и спецификации.
Что получает заказчик после проектирования ТП?
Обоснованную мощность
Мощность трансформаторов определяется по расчётной нагрузке и предусмотренным режимам работы.
Однолинейную схему
Определяется структура РУ 6–10 кВ, трансформаторов, РУНН и отходящих линий.
Компоновку оборудования
Определяется размещение основных элементов, проходы, кабельные связи и возможность обслуживания.
Спецификацию
Формируется перечень оборудования и материалов, предусмотренных проектными решениями.
Почему проектирование и монтаж ТП лучше увязывать заранее?
Проект трансформаторной подстанции должен быть не только расчётно корректным, но и реализуемым на конкретной площадке. Поэтому необходимо учитывать подъезд, монтажные зоны, кабельные трассы, габариты оборудования, обслуживание и последовательность выполнения работ.
Когда проектирование и последующий монтаж ТП рассматриваются как единый процесс, снижается риск того, что уже на объекте придётся менять компоновку, кабельные вводы, оборудование или схему подключения.
Частые вопросы о проектировании трансформаторных подстанций
Какой мощности выбрать трансформатор?
По расчётной нагрузке объекта с учётом режимов работы, пусковых токов, требований к резерву и перспективы развития.
Когда нужны два трансформатора?
Когда требуется резервирование, разделение нагрузки или сохранение питания при выводе одного трансформатора из работы.
Можно ли просто заменить трансформатор на более мощный?
Не всегда. Необходимо проверить существующие кабели, РУ, аппараты 0,4 кВ, токи короткого замыкания и защиту.
Что выбрать: КТПН или БКТП?
Выбор зависит от площадки, условий эксплуатации, требований к размещению, схемы питания и состава оборудования.
