10 ошибок при проектировании электроснабжения, которые приводят к переделкам и авариям

Почему ошибки проектирования становятся дорогими уже на монтаже?

Большинство проблем возникает не из-за одного кабеля или одного автомата, а из-за взаимосвязанных проектных решений. Если неправильно определена нагрузка, это влияет на выбор трансформатора, кабелей, аппаратов и всей схемы распределения.

Поэтому проект необходимо проверять комплексно: от исходных данных и расчётов до физической реализуемости трасс и компоновки.

Ошибки начинаются с исходных данных

Даже правильно выполненные расчёты не дадут корректного результата, если проектировщик работает с неполными или неверными исходными данными.

Большинство критичных ошибок можно выявить до начала монтажа при проверке расчётов и проектных решений.

10 типичных ошибок проектирования электроснабжения

• 1. Неправильно рассчитана электрическая нагрузка.
  Простое сложение паспортных мощностей может привести как к завышению системы, так и к недостаточной мощности при реальной эксплуатации.
• 2. Трансформатор выбран без анализа режимов.
  Недостаточная мощность ограничивает работу объекта, а чрезмерный запас увеличивает стоимость и влияет на параметры сети 0,4 кВ.
• 3. Кабель выбран только по рабочему току.
  Не проверяются падение напряжения, условия прокладки и термическая стойкость при коротком замыкании.
• 4. Не рассчитаны токи короткого замыкания.
  Автоматы, выключатели, шины и кабели выбираются без проверки аварийного режима.
• 5. Защитные аппараты выбираются независимо друг от друга.
  В результате при локальной аварии может отключаться вводной аппарат и обесточиваться большая часть объекта.
• 6. Не предусмотрена селективность.
  При повреждении одной линии отключается значительно большая часть электроустановки.
• 7. Резервирование существует только на схеме.
  Второй ввод предусмотрен, но его мощности недостаточно для требуемой нагрузки или отсутствует корректная логика переключения.
• 8. Не учтены пусковые режимы.
  После запуска двигателя, насоса или компрессора появляются просадки напряжения или ложные срабатывания защит.
• 9. Кабельные трассы не проверены на объекте.
  На плане маршрут выглядит нормально, но фактически пересекается с конструкциями, коммуникациями или недоступными зонами.
• 10. Нет возможности для обслуживания и расширения.
  Щит заполнен полностью, свободных присоединений нет, а для добавления новой нагрузки требуется реконструкция системы.

Как неправильный расчёт нагрузки влияет на весь проект?

Ошибка в расчётной нагрузке распространяется практически на всю систему: от мощности трансформатора и номинала ввода до сечения кабелей и параметров распределительных устройств.

Завышение приводит к лишним затратам, а занижение — к перегрузке сети и необходимости переделок после запуска.

Почему отсутствие расчёта токов КЗ опасно?

Номинальный ток аппарата показывает его работу в нормальном режиме, но не определяет способность безопасно отключить аварийный ток.

Без расчёта КЗ невозможно корректно проверить отключающую способность автоматов и выключателей, термическую стойкость кабелей и шин, а также работу защит.

Что происходит, если не проверить селективность?

При отсутствии селективности локальное повреждение может привести к отключению вышестоящего аппарата, секции шин или всего объекта.

Поэтому аппараты и уставки должны рассматриваться как единая система, а не как набор независимо выбранных устройств.

Почему второй ввод ещё не означает резервирование?

Формальное наличие второго ввода не гарантирует, что объект сможет продолжить работу при отказе основного питания.

Нужно проверить доступную мощность резерва, состав подключаемой нагрузки, логику АВР и допустимость предусмотренных переключений.

Ошибки в трассах, компоновке и резервировании часто становятся заметны только после начала электромонтажных работ.

Почему проект нужно проверять на физическую реализуемость?

Даже технически правильная схема может оказаться неудобной или невозможной для монтажа на конкретном объекте.

Необходимо заранее проверить места установки щитов, кабельные трассы, проходы, пересечения, габариты оборудования и возможность обслуживания.

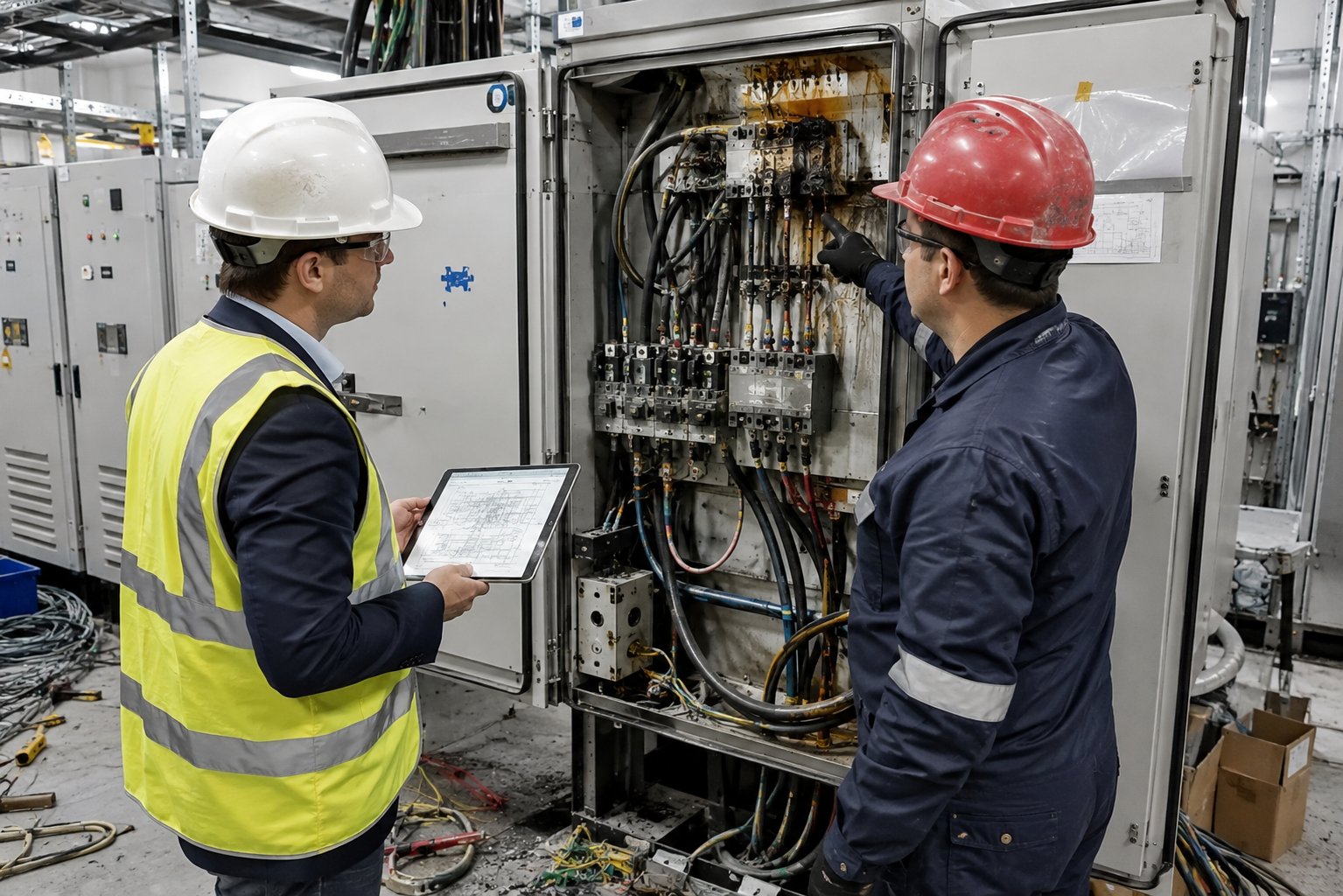

Что нужно проверить до передачи проекта в монтаж?

1. Нагрузки и исходные данные. Проверить состав оборудования, режимы работы и предусмотренное развитие объекта.
2. Электротехнические расчёты. Проверить кабели, падение напряжения, токи КЗ и параметры защитных аппаратов.
3. Однолинейную схему. Проверить вводы, секционирование, резервирование и селективность.
4. Физическую реализуемость. Проверить размещение щитов, кабельные трассы и возможность подключения оборудования.
5. Эксплуатацию системы. Убедиться, что оборудование можно обслуживать, выводить в ремонт и при необходимости расширять сеть.

Как выглядит проект без критичных недоработок?

Частые вопросы о проверке проекта электроснабжения

Хороший проект не исключает все изменения во время монтажа, но принципиальные технические решения не должны приниматься монтажной бригадой непосредственно на объекте.
