Система электроснабжения предприятия редко перестаёт соответствовать объекту за один день. Обычно проблема развивается постепенно: добавляется оборудование, растёт нагрузка, стареют кабельные линии, трансформаторы и распределительные устройства.
В результате предприятие продолжает работать, но запас по мощности и надёжности становится всё меньше. В какой-то момент очередное расширение производства или неисправность одного элемента показывает, что локального ремонта уже недостаточно.
Когда ремонт превращается в постоянную борьбу с последствиями?
Ремонт и реконструкция решают разные задачи. Если вышел из строя отдельный аппарат, кабель или элемент щита, неисправность во многих случаях можно устранить локально.
Но если причины проблем связаны уже с общей мощностью, схемой электроснабжения, состоянием нескольких участков сети, резервированием или устаревшей архитектурой электроустановки, замена одного аппарата не меняет ситуацию в целом.
1. Для подключения нового оборудования уже не хватает мощности
Один из самых очевидных поводов задуматься о реконструкции — расширение производства.
Предприятие устанавливает дополнительные станки, компрессоры, холодильное оборудование, насосы, вентиляцию или новую технологическую линию, а существующая система была рассчитана на значительно меньшую нагрузку.
При этом проблема может находиться не только в мощности трансформатора. Ограничением могут стать питающая кабельная линия, распределительное устройство, ГРЩ, шинная система, коммутационные аппараты или отходящие линии.
Перед реконструкцией важно оценить не только мощность трансформатора, но и состояние распределительного оборудования, кабельных линий и фактическую нагрузку объекта.
2. Защита стала срабатывать чаще после увеличения нагрузки
Повторяющиеся отключения не всегда означают неисправность самого автоматического выключателя.
Если производство расширилось, изменился режим работы оборудования или появились новые потребители, фактические токи могут приблизиться к возможностям существующей сети.
В такой ситуации необходимо анализировать не один аппарат, а всю систему: фактическую нагрузку, распределение потребителей, кабели, коммутационные аппараты, параметры защиты и схему электроснабжения.
3. Появляются просадки напряжения и нестабильная работа оборудования
Особенно заметной проблема становится при запуске мощного оборудования.
На предприятии могут наблюдаться:
- Просадки напряжения при запуске электродвигателей.
- Перезапуск или сбои автоматики.
- Нестабильная работа отдельных производственных линий.
- Отключение части оборудования при одновременной работе нескольких потребителей.
- Ухудшение режима работы удалённых участков сети.
Такие признаки сами по себе ещё не определяют конкретную причину. Для этого необходимо обследование и измерения.
Но они показывают, что существующий режим электроснабжения стоит проверить до того, как подключать очередную нагрузку.

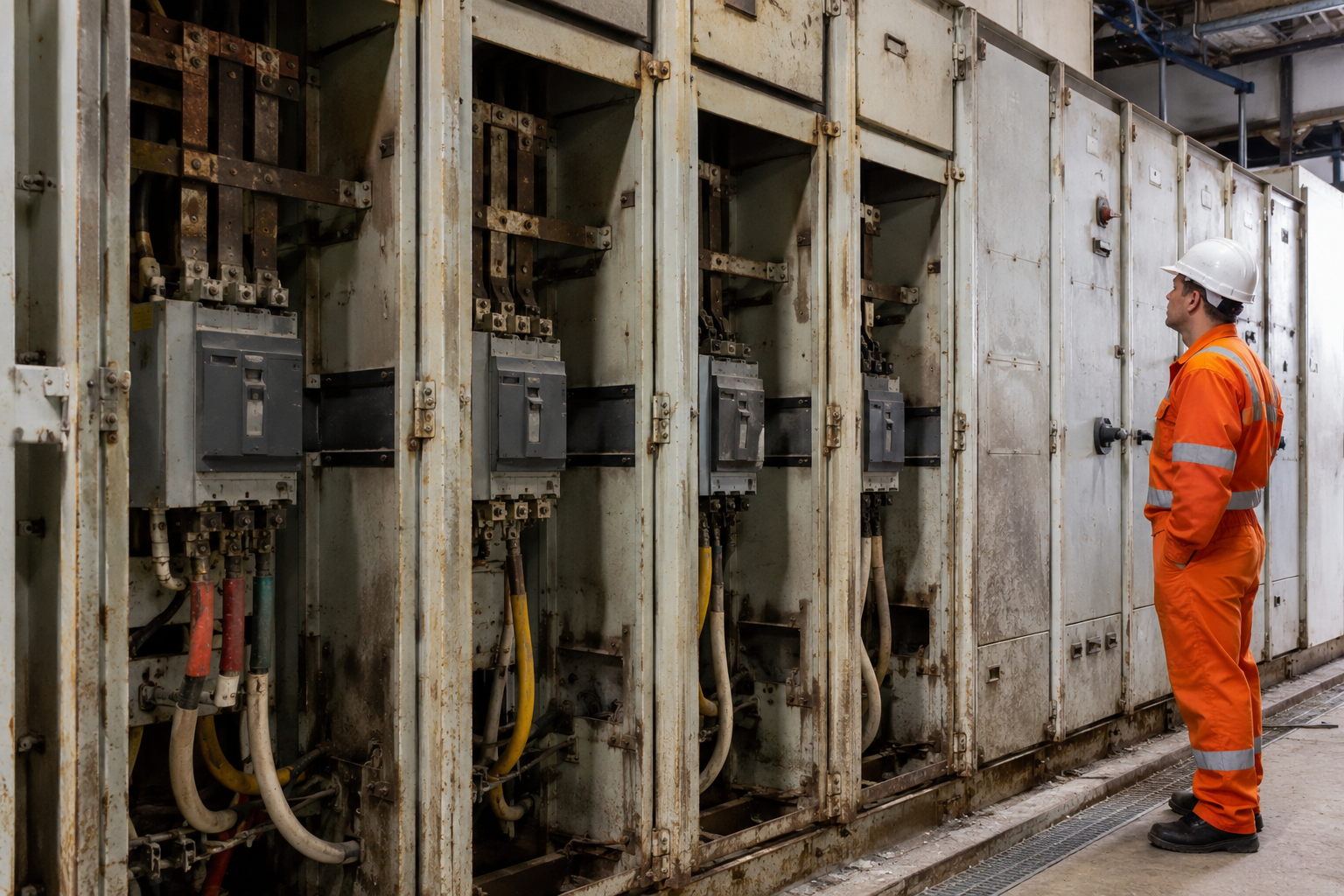

4. Электрооборудование физически устарело
Трансформатор, распределительное устройство, кабельная линия или ГРЩ могут продолжать работать, но их техническое состояние уже требует всё большего внимания.
Причиной реконструкции часто становится не один аварийный элемент, а накопленный износ нескольких частей электроустановки.
Физически устаревшее оборудование может продолжать работать, но при реконструкции важно оценивать его состояние, возможности дальнейшей эксплуатации и совместимость с новой схемой.
Трансформаторы
Оцениваются состояние оборудования, фактическая загрузка, история эксплуатации и соответствие текущим потребностям объекта.
РУ и электрощиты
Проверяются коммутационные аппараты, шинные соединения, защиты, состояние вводов и возможность дальнейшего расширения.
Кабельные линии
Анализируются состояние, сечения, фактические нагрузки, трассы и соответствие новой схеме электроснабжения.
РЗА и автоматика
Проверяется соответствие защит и автоматических алгоритмов действующей конфигурации сети.
5. Аварии происходят уже в разных участках сети
Один дефект может быть локальной неисправностью. Но если предприятие регулярно сталкивается с проблемами в разных элементах — кабелях, выключателях, щитах, соединениях или трансформаторном оборудовании — стоит смотреть на систему комплексно.
Постоянная схема «устранили одну проблему — через некоторое время появилась другая» может означать, что электрохозяйство в целом перестало соответствовать существующему режиму эксплуатации.
6. Система не имеет нормального резерва на развитие предприятия
Электроснабжение может работать исправно сегодня, но любое расширение производства требует сложных временных решений.
Например:
- в ГРЩ нет свободных присоединений;
- трансформатор практически полностью загружен;
- существующие кабельные линии не рассчитаны на новую нагрузку;
- в распределительных устройствах отсутствует резерв для расширения;
- для каждого нового потребителя приходится переделывать существующую схему.
Это уже не обязательно аварийная ситуация, но система начинает ограничивать развитие самого предприятия.
В таком случае реконструкция может быть связана не с устранением неисправности, а с подготовкой электрохозяйства к будущим нагрузкам.
7. Фактическая схема объекта давно не соответствует документации
Это особенно характерно для предприятий, которые много лет расширялись и модернизировались отдельными этапами.
За это время могли:
- добавиться новые щиты;
- измениться кабельные трассы;
- появиться новые технологические линии;
- измениться распределение нагрузки;
- замениться коммутационные аппараты;
- измениться схема резервирования;
- частично модернизироваться РЗА и автоматика.
В итоге однолинейная схема и фактическое состояние объекта могут значительно отличаться.
Проектировать серьёзную реконструкцию по такой документации без предварительного обследования рискованно.
Как понять: нужен локальный ремонт или уже реконструкция?
| Ситуация | Что это может означать | Что стоит рассмотреть |
|---|---|---|
| Неисправен один аппарат | Локальный дефект при исправной остальной системе | Диагностика и ремонт конкретного участка |
| Не хватает мощности для нового оборудования | Существующая система достигла проектных ограничений | Расчёт нагрузок и обследование всей цепочки питания |
| Повторяются перегрузки и отключения | Возможное несоответствие сети фактическому режиму | Анализ нагрузок, защит и распределения мощности |
| Одновременно устарели ТП, ГРЩ и кабели | Накопленный износ нескольких элементов системы | Комплексное обследование и вариант реконструкции |
| Каждое расширение требует временных решений | Нет резерва для дальнейшего развития | Модернизация схемы с учётом перспективных нагрузок |
| Проект не соответствует фактическому объекту | Система многократно изменялась в эксплуатации | Обследование и актуализация исходных данных |

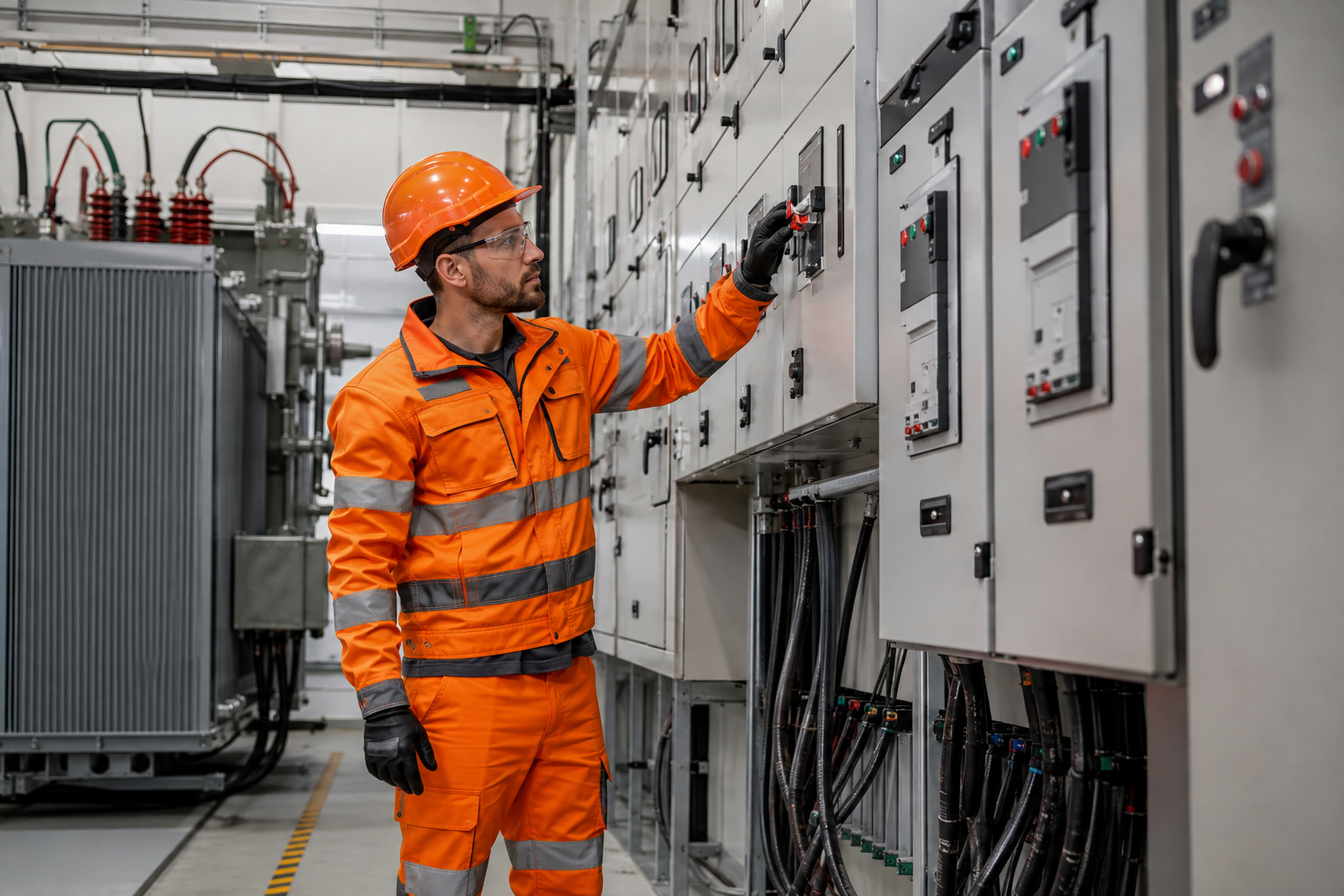

Обследование перед реконструкцией помогает сопоставить документацию с фактическим состоянием электроустановки и определить реальный объём модернизации.
Что нужно проверить до решения о реконструкции?
Нельзя принимать решение только по возрасту трансформатора или одному перегретому автомату.
Перед реконструкцией необходимо получить общую картину состояния системы электроснабжения.
- Изучить существующую документацию. Однолинейные схемы, проекты, исполнительные документы и предыдущие изменения.
- Сопоставить документацию с фактической схемой. Определить реальные вводы, щиты, кабельные линии, трансформаторы и подключённые нагрузки.
- Оценить состояние оборудования. ТП, РУ, ГРЩ, ВРУ, кабелей, коммутационных аппаратов, РЗА, АВР и других элементов.
- Проверить фактические нагрузки. Важно понимать, сколько мощности используется сейчас и какие потребители планируется подключить в дальнейшем.
- Определить слабое звено системы. Ограничением может быть не только трансформатор, но и ввод, кабель, распределительное устройство или щитовое оборудование.
- Сформировать варианты реконструкции. Локальная модернизация, замена отдельных участков или комплексная реконструкция всей системы.
Почему опасно начинать реконструкцию с покупки оборудования?
Типичная ситуация: предприятие понимает, что не хватает мощности, и первым решением становится покупка более мощного трансформатора или нового ГРЩ.
Но после обследования может выясниться, что новая мощность требует одновременно менять питающую линию, коммутационные аппараты, кабели, защиту или схему распределения.
Что может входить в реконструкцию системы электроснабжения?
Трансформаторные подстанции
Замена или модернизация трансформаторов, РУВН, РУНН и другого оборудования ТП.
ГРЩ и ВРУ
Замена распределительного оборудования, увеличение количества присоединений, изменение вводов и секционирования.
Кабельные линии
Замена линий, монтаж новых трасс и перераспределение нагрузки между потребителями.
РЗА и АВР
Модернизация защит, резервирования, автоматического управления и алгоритмов переключений.
Системы заземления
Проверка существующих решений, реконструкция и выполнение необходимых присоединений.
ПНР и испытания
Проверка оборудования после монтажа, пусконаладочные работы и электротехнические испытания.
Не обязательно ждать аварии
Реконструкция системы электроснабжения нужна не только тогда, когда оборудование уже вышло из строя.
Часто её задача — заранее убрать ограничения, которые мешают предприятию развиваться: дефицит мощности, отсутствие резерва, устаревшую схему, изношенное оборудование или невозможность подключить новые производственные линии.
