Увеличение мощности предприятия: почему замены трансформатора может быть недостаточно

Почему потребность в мощности начинает расти?

Система электроснабжения предприятия проектируется под определённый состав потребителей и расчётные режимы работы.

Но производство со временем меняется. Устанавливаются новые станки, запускаются дополнительные линии, увеличивается количество оборудования, расширяются склады, холодильные установки, вентиляционные системы и другие технологические потребители.

Почему нельзя смотреть только на трансформатор?

Трансформатор является важным, но далеко не единственным элементом системы электроснабжения.

Электроэнергия должна пройти через последовательную цепочку оборудования. Возможности всей системы определяет не самый мощный элемент, а тот участок, который первым достигает своего ограничения.

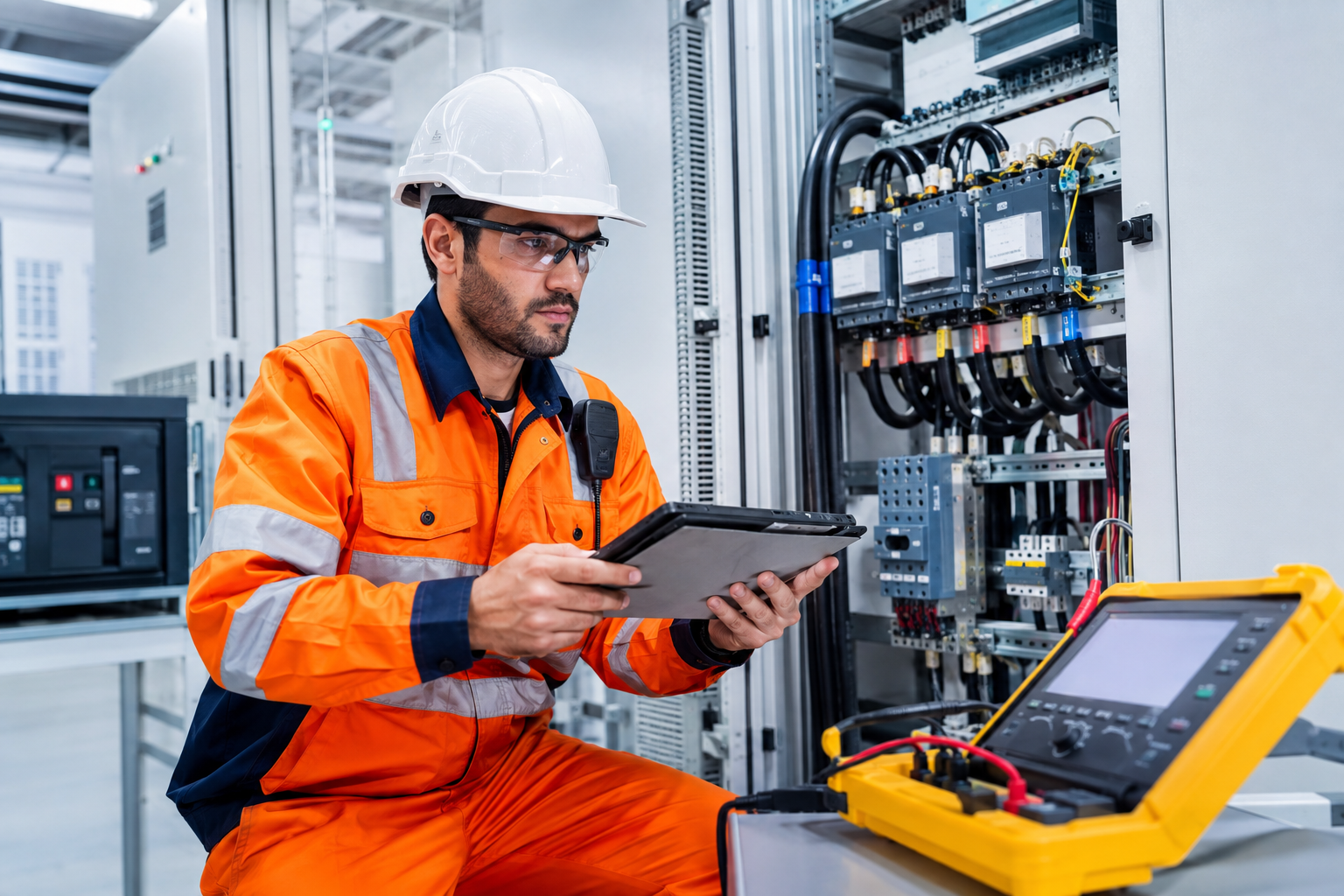

Перед увеличением мощности оценивается не только установленный трансформатор, но и оборудование, через которое новая нагрузка будет получать электроснабжение.

1. Питающая линия может не пропустить новую мощность

Даже если установить трансформатор большей мощности, остаётся вопрос: сможет ли питающая линия обеспечить новый режим работы?

Необходимо проверить существующую схему питания, кабельные линии, их параметры, фактическое состояние и допустимые режимы эксплуатации.

Если питающая инфраструктура сама является ограничением, новая мощность трансформатора не решает задачу полностью.

2. РУ 6–10 кВ тоже должно соответствовать новой схеме

При реконструкции необходимо учитывать высоковольтную часть подстанции.

Проверяется существующее распределительное устройство, коммутационные аппараты, кабельные присоединения, защитные устройства и общая конфигурация РУ.

3. РУНН и ГРЩ могут стать следующим ограничением

После трансформатора увеличившаяся нагрузка приходит в распределительное оборудование 0,4 кВ.

Поэтому необходимо проверить:

• Вводные коммутационные аппараты. Соответствуют ли они новому расчётному режиму.
• Шинную систему. Рассчитана ли она на предполагаемые нагрузки.
• Секционные аппараты. Соответствуют ли они новой схеме распределения мощности.
• Отходящие присоединения. Есть ли необходимые резервы для новых потребителей.
• Существующую компоновку. Возможно ли физически расширить ГРЩ или потребуется его реконструкция.

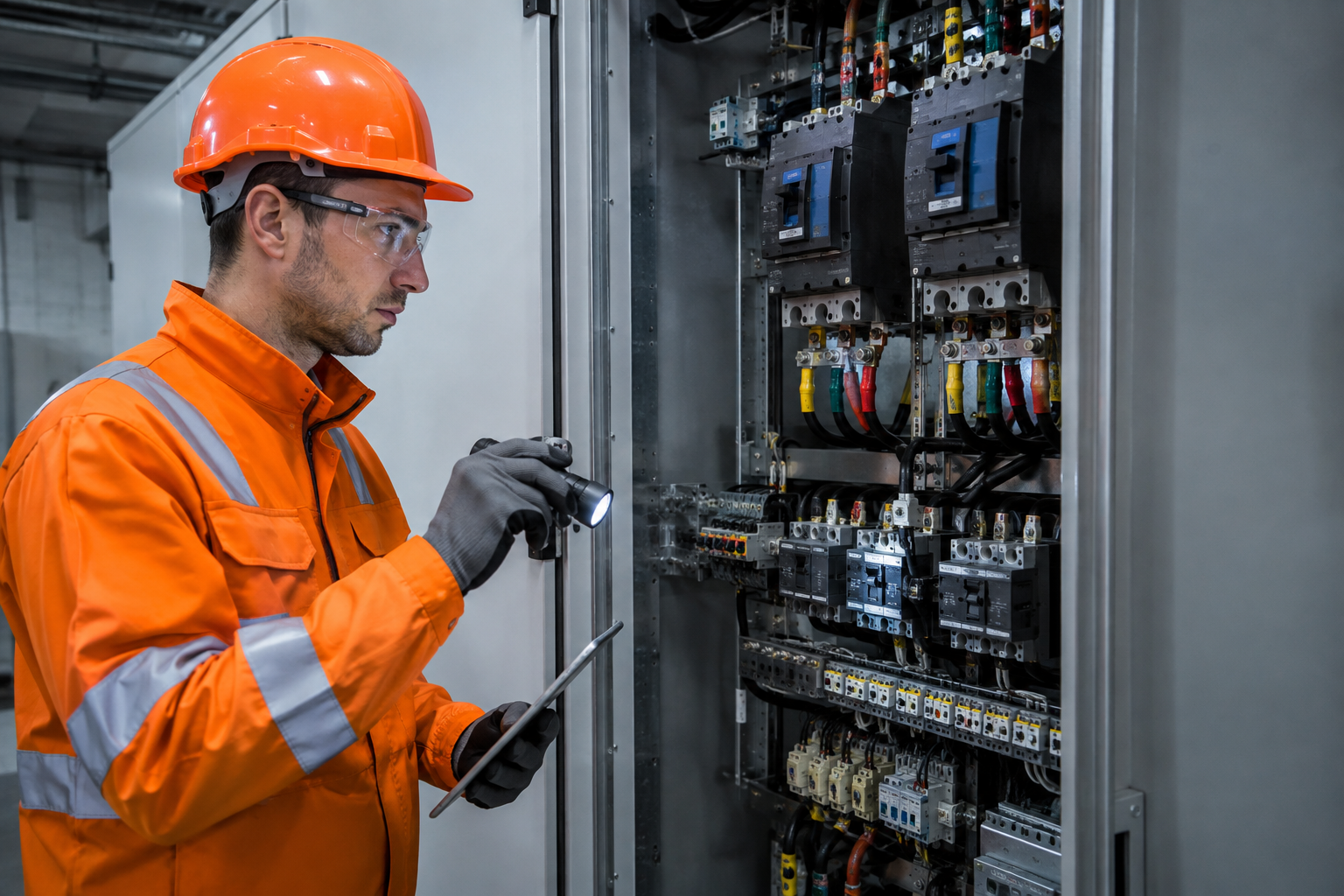

При увеличении мощности необходимо проверить ГРЩ, вводные и секционные аппараты, шинные системы и существующие отходящие линии.

4. Кабели 0,4 кВ могли проектироваться под прежние нагрузки

После модернизации ТП новая мощность должна быть распределена между потребителями.

Но существующие кабельные линии могли подбираться под значительно меньшую нагрузку.

Особенно важно проверить линии, которые после реконструкции будут питать:

• новое технологическое оборудование;
• мощные электродвигатели;
• насосные установки;
• вентиляционное оборудование;
• компрессоры;
• холодильные установки;
• новые распределительные щиты.

В некоторых проектах увеличение мощности приводит к необходимости прокладки новых кабельных трасс, а не только замены трансформатора.

5. Нужно проверить не номинальную, а реальную нагрузку

Перед реконструкцией важно определить, какая мощность предприятию действительно требуется.

Простое сложение паспортных мощностей всего оборудования не всегда отражает реальный режим: разные потребители работают в разное время, имеют различный характер нагрузки и различную продолжительность работы.

Поэтому исходными данными становятся не только паспорта оборудования, но и:

• фактические режимы работы предприятия;
• существующая загрузка;
• состав одновременно работающих потребителей;
• пусковые режимы;
• планы дальнейшего расширения производства.

6. Новое оборудование может изменить пусковые режимы сети

Особое внимание требуется, когда к сети подключается мощное оборудование с электродвигательной нагрузкой.

При запуске таких потребителей режим сети может существенно отличаться от установившегося рабочего режима.

Поэтому необходимо оценить, как новая нагрузка повлияет на работу остальных потребителей и параметры электроснабжения.

7. После увеличения мощности может потребоваться пересмотр защит

Изменение трансформатора, кабельных линий, коммутационных аппаратов и общей схемы электроснабжения может изменить расчётные режимы сети.

Поэтому в рамках реконструкции необходимо проверить существующие защиты, настройки РЗА, АВР, селективность и алгоритмы взаимодействия оборудования.

Иначе может получиться ситуация, при которой силовую часть уже модернизировали, а система защиты осталась рассчитана на прежнюю конфигурацию.

Что нужно проверить при увеличении мощности предприятия?

До выбора нового трансформатора необходимо определить фактические нагрузки, проверить существующее оборудование и найти элементы, которые ограничивают увеличение мощности.

Типичный сценарий: поставили трансформатор больше — а проблема осталась

Представим предприятие, где установлен трансформатор 400 кВА. Планируется запуск новой производственной линии, и расчёты показывают, что существующего источника недостаточно.

Решение кажется очевидным — заменить трансформатор, например, на оборудование большей мощности.

Но при обследовании выясняется:

• питающая кабельная линия требует проверки на новый режим;
• вводное оборудование РУНН проектировалось под прежнюю мощность;
• шинная система ГРЩ требует проверки;
• для новой линии отсутствует свободное присоединение;
• существующий кабель к производственному цеху не соответствует новой нагрузке;
• необходимо пересмотреть параметры защит и работу АВР.

Всегда ли при увеличении нагрузки нужно менять трансформатор?

Нет. Это ещё одна причина, почему сначала нужно обследование.

Может выясниться, что существующий трансформатор имеет необходимый резерв, а проблема заключается в распределении нагрузки, отдельной кабельной линии или ограничениях конкретного участка.

Как правильно начинать увеличение мощности предприятия?

1. Определить новые нагрузки. Какие потребители планируется подключить, их мощность и режим работы.
2. Проверить фактическую загрузку существующей системы. Возможно, часть необходимого резерва уже имеется.
3. Обследовать всю цепочку электроснабжения. Питающую линию, ТП, РУ, ГРЩ, кабели и защиту.
4. Найти реальные ограничения. Определить, какой элемент первым ограничивает увеличение нагрузки.
5. Разработать техническое решение. Определить, какие элементы сохраняются, а какие требуют реконструкции.
6. Подготовить проект. После расчётов формируются новая схема, спецификация оборудования и объёмы работ.
7. Выполнить монтаж, ПНР и испытания. После реконструкции система проверяется в предусмотренном проектом объёме.

Какие ошибки чаще всего удорожают реконструкцию?

• Сначала купить трансформатор, а потом делать проект. Может выясниться, что выбранное решение требует гораздо большего объёма реконструкции.
• Не учитывать перспективное оборудование. После завершения работ предприятие снова может столкнуться с нехваткой мощности.
• Проверить только ТП. Ограничение нередко находится уже на стороне 0,4 кВ.
• Не учитывать пусковые режимы. Рабочей мощности может хватать, а при запуске оборудования возникать проблемы.
• Оставить прежние защиты без проверки. Новая силовая схема должна рассматриваться вместе с РЗА и автоматикой.

Главный принцип: увеличивается не трансформатор, а возможности всей системы

Задача реконструкции — не установить оборудование с большей цифрой мощности на шильдике.

Необходимо получить систему, которая действительно способна передать и распределить требуемую мощность до конечных потребителей в предусмотренных режимах.
