Трансформаторная подстанция не обязательно остановится сразу, когда в ней появляется дефект. Ослабленное соединение, загрязнение, износ коммутационного аппарата или локальный перегрев могут развиваться постепенно.
Поэтому задача технического обслуживания — оценить состояние основных элементов ТП и определить проблемные участки до того, как неисправность приведёт к отключению или повреждению оборудования.
1. Что проверяют при обслуживании трансформаторной подстанции?
Объём работ зависит от типа подстанции, установленного оборудования, схемы электроснабжения и фактического состояния электроустановки. При этом проверка должна охватывать основные элементы подстанции, а не ограничиваться только трансформатором.
Силовой трансформатор
Оценивается внешнее состояние, соединения, вводы и доступные элементы трансформатора.
РУ высокого напряжения
Проверяется состояние коммутационных аппаратов, соединений и элементов распределительного устройства.
РУНН 0,4 кВ
Осматриваются автоматы, шинные соединения, отходящие линии и места подключения кабелей.
Кабельные подключения
Контролируются наконечники, муфты, вводы и доступные участки кабельных линий.
Релейная защита и автоматика
Оценивается состояние цепей управления, сигнализации и защитных устройств.
Заземление
Проверяется состояние доступных заземляющих проводников, соединений и защитных элементов.
При обслуживании оценивается состояние силового трансформатора, распределительных устройств, соединений и вспомогательных систем подстанции.
2. Какие дефекты могут развиваться без аварийного отключения?
Часть неисправностей не приводит к немедленному срабатыванию защиты. Оборудование продолжает работать, хотя отдельные элементы уже находятся в ненормальном режиме.
- Ослабление контактных соединений. Может приводить к росту переходного сопротивления и локальному перегреву.
- Нагрев шин и кабельных подключений. Причиной может быть состояние контакта, аппарата или повышенная нагрузка.
- Повреждение или старение изоляции. Состояние изоляционных материалов может ухудшаться постепенно под воздействием температуры и условий эксплуатации.
- Износ коммутационной аппаратуры. Аппарат может сохранять работоспособность, но его фактическое состояние уже требовать обслуживания.
- Загрязнение оборудования. Пыль, влага и другие загрязнения могут ухудшать условия эксплуатации отдельных элементов подстанции.
- Неисправности цепей управления. Проблема может проявиться только при необходимости отключения, переключения или работы автоматики.
3. Почему внешний вид трансформатора не показывает состояние всей ТП?
Визуальный осмотр трансформатора является только одной частью технического обслуживания. Даже если сам трансформатор не имеет очевидных внешних повреждений, проблема может находиться на стороне высокого или низкого напряжения.
Например, причиной будущего отключения может стать нагревающийся кабельный наконечник, неисправный автоматический выключатель, повреждённое соединение шин или нарушение в цепи управления.
| Узел подстанции | Что контролируют | Что может быть выявлено |
|---|---|---|
| Силовой трансформатор | Внешнее состояние, вводы, соединения, доступные элементы | Следы нагрева, повреждения, загрязнение или другие отклонения |
| РУ 6–10 кВ | Аппараты, соединения, изоляционные элементы | Износ, загрязнение, признаки нагрева или повреждения |
| РУНН 0,4 кВ | Автоматы, шины, кабельные подключения | Перегрев, ослабление соединений, повреждение аппаратов |
| Кабельные линии | Вводы, наконечники, муфты и места подключения | Повреждения, нагрев, неудовлетворительное состояние соединений |
| Цепи управления | Реле, контакты, сигнализацию и автоматику | Ошибки управления, ненадёжные соединения, нарушения логики работы |

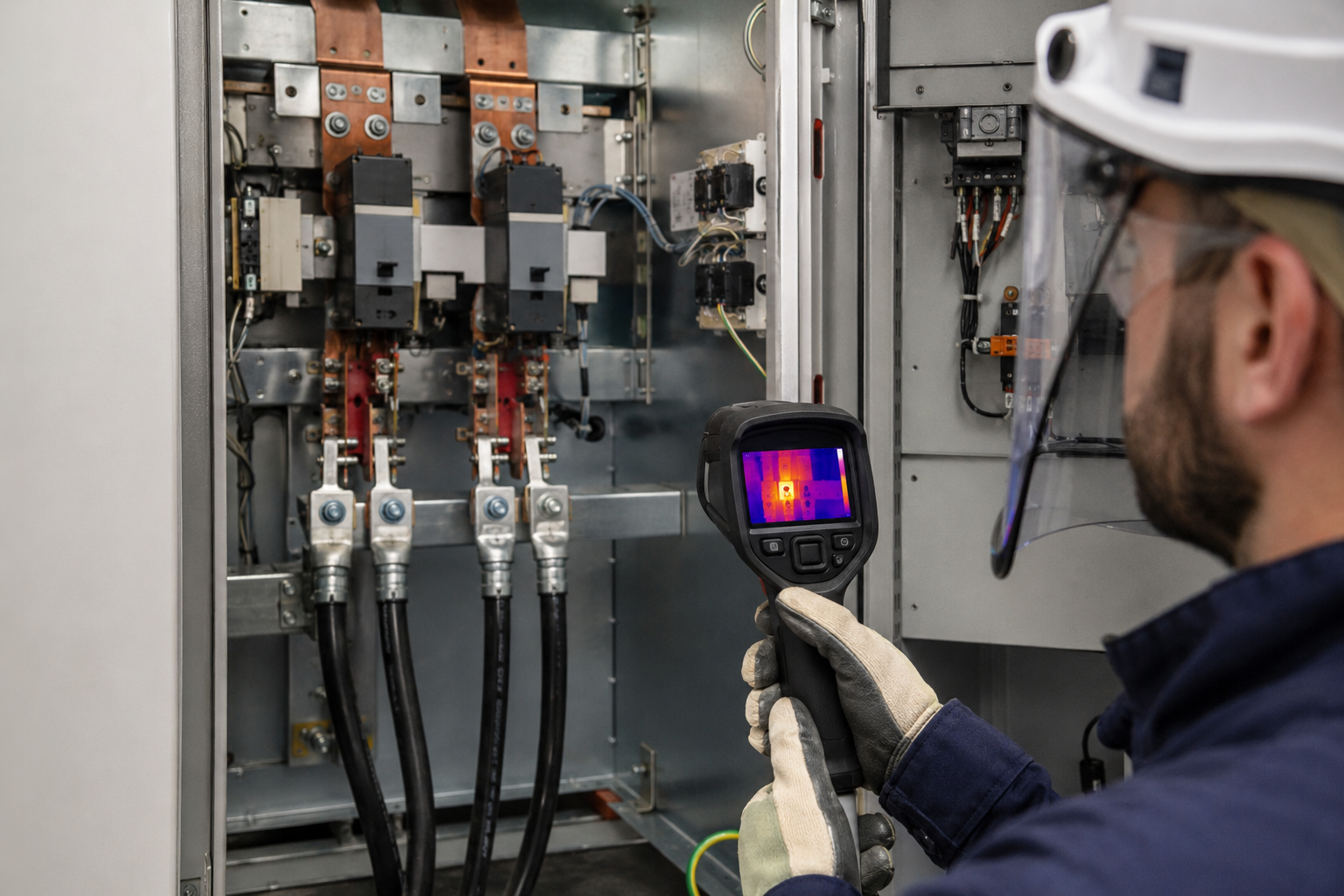

4. Почему перегрев особенно важен для диагностики ТП?
Локальный перегрев нередко появляется раньше выраженного повреждения. Контакт ещё проводит рабочий ток, аппарат ещё включён, а температура соединения уже отличается от нормального состояния.
Поэтому при обслуживании важно обращать внимание на кабельные подключения, болтовые соединения, шинные системы и коммутационную аппаратуру.
Диагностика помогает определить проблемные соединения и оборудование, состояние которых невозможно надёжно оценить только по внешнему виду.
5. Как проходит техническое обслуживание трансформаторной подстанции?
- Анализируется состав подстанции. Определяются трансформаторы, распределительные устройства, кабельные линии, автоматика и другое установленное оборудование.
- Проводится технический осмотр. Проверяется фактическое состояние доступных элементов, аппаратов и соединений.
- Определяются проблемные зоны. Особое внимание уделяется следам нагрева, повреждений, загрязнения и изменения состояния оборудования.
- Выполняются необходимые проверки. Их состав определяется типом оборудования, условиями эксплуатации и выявленными признаками неисправности.
- Фиксируются дефекты. Формируется перечень оборудования и соединений, которые требуют обслуживания, ремонта или дополнительной диагностики.
- Определяются дальнейшие работы. Заказчик получает рекомендации по устранению выявленных замечаний и дальнейшей эксплуатации оборудования.
6. Какие признаки говорят, что ТП нужно проверить?
Необычный нагрев
Нагреваются клеммы, кабельные соединения, автоматы или отдельные участки шин.
Запах нагретой изоляции
Появление характерного запаха требует определения источника повышенной температуры.
Посторонний шум
Изменение привычного звука работы оборудования является поводом для проверки причины.
Повторные отключения
Повторяющиеся срабатывания защит или автоматических выключателей нельзя оставлять без диагностики.
Следы повреждения
Потемнение, деформация, повреждение изоляции или следы нагрева требуют проверки.
Давно не проводилось ТО
Даже при нормальной работе необходимо периодически оценивать фактическое состояние оборудования.
Почему нельзя ждать первого аварийного отключения?
Аварийное отключение — это уже следствие возникшей проблемы. При этом повреждение может затронуть не только первоначально неисправный элемент, но и соседнее оборудование.
Кроме стоимости ремонта, предприятие может столкнуться с незапланированным простоем, необходимостью срочного поиска оборудования и сложностями с восстановлением электроснабжения.
