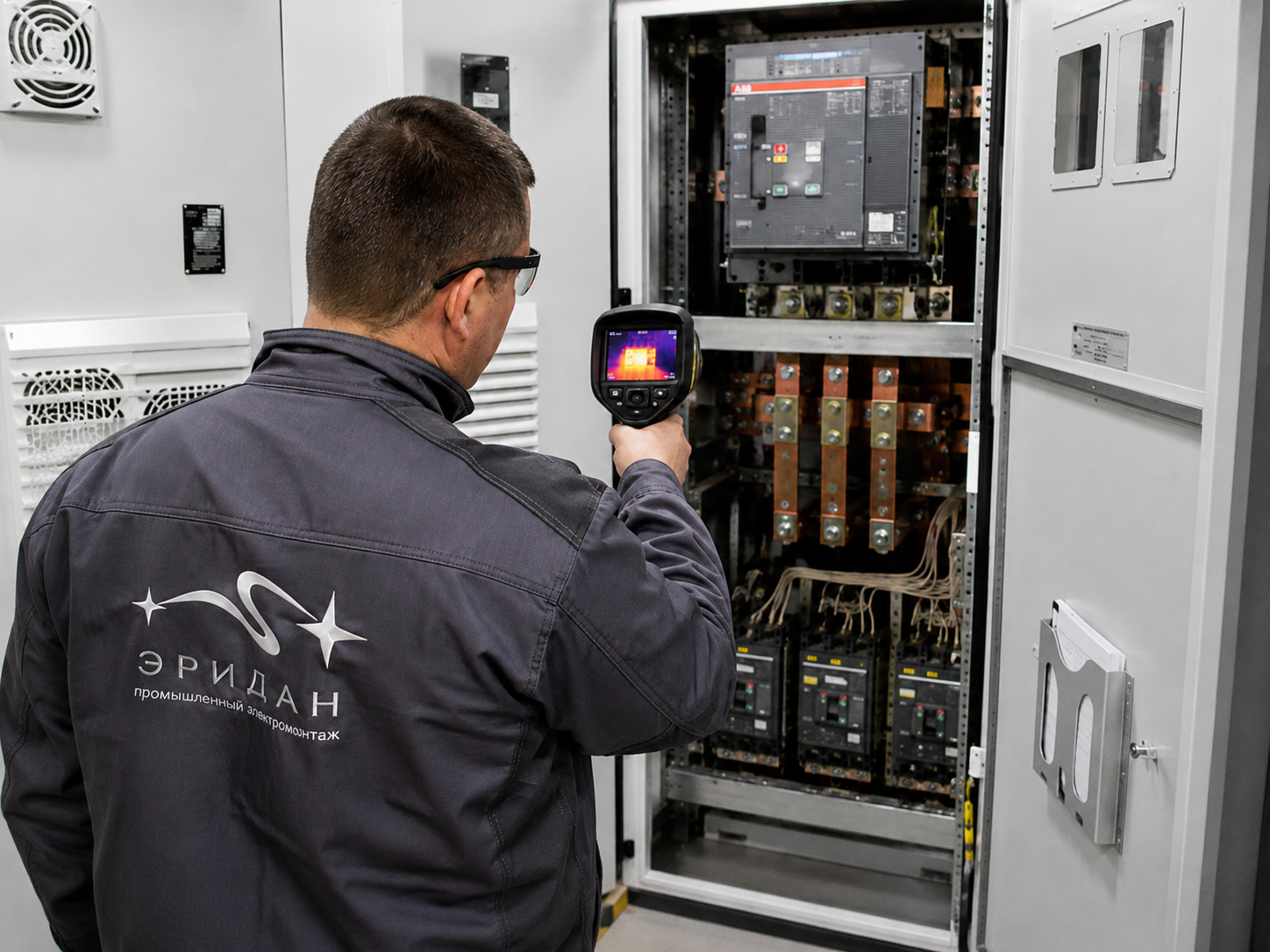

Один из плюсов тепловизионного контроля — возможность увидеть температурную картину работающего электрооборудования. Там, где обычный визуальный осмотр ещё не показывает явных повреждений, температурное отличие уже может указывать на участок, требующий внимания.
Но тепловизор не показывает причину неисправности автоматически. Он помогает найти температурную аномалию, после чего необходимо определить, с чем именно она связана.
1. Что показывает тепловизор в электроустановке?
Тепловизор регистрирует инфракрасное излучение поверхности оборудования и позволяет сравнить температуру отдельных элементов и соединений.
Для электрика наиболее интересны участки, которые заметно отличаются от аналогичных элементов, работающих в сопоставимом режиме.
Контактные соединения
Можно обнаружить локальный нагрев клемм, болтовых и других соединений.
Автоматические выключатели
Сравнивается температурное состояние подключений и отдельных аппаратов при рабочей нагрузке.
Шинные системы
Проверяются соединения шин и участки, где может возникать локальный перегрев.
Кабельные наконечники
Температурное отличие может обратить внимание на проблемную точку подключения кабеля.
Контакторы и аппараты
Сравнение температур помогает определить элементы, требующие дополнительной проверки.
Оборудование ТП
Тепловизионный контроль применяется для оценки доступных соединений и элементов распределительных устройств.

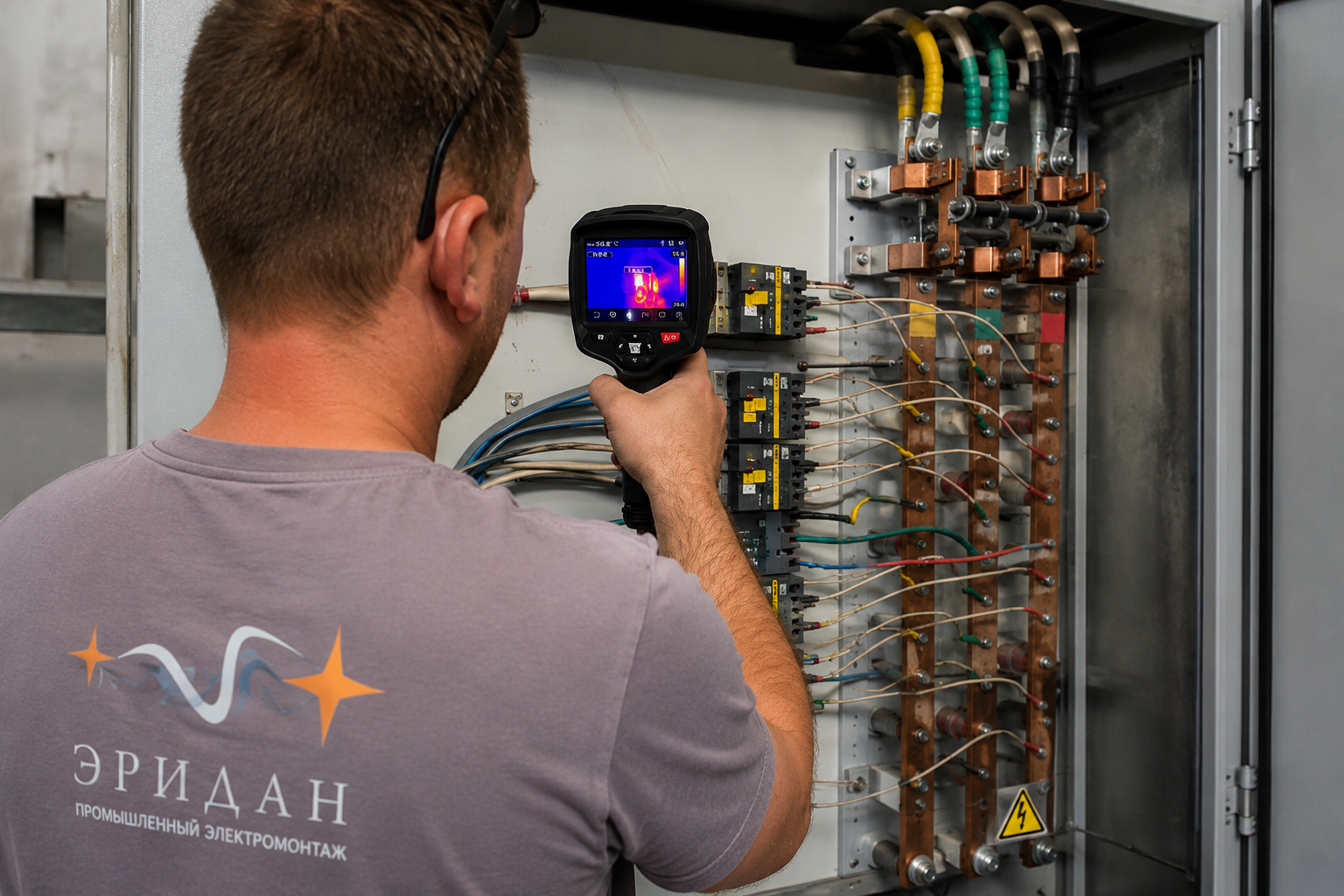

Тепловизионный контроль позволяет сравнивать температурное состояние аппаратов, соединений и других элементов электроустановки.
2. Почему плохой контакт нагревается?
Если качество электрического соединения ухудшается, его переходное сопротивление может увеличиваться. При прохождении рабочего тока на таком участке выделяется дополнительное тепло.
На раннем этапе соединение ещё может продолжать выполнять свою функцию, поэтому автоматический выключатель или другое защитное устройство не обязательно отключит линию.
3. Что может означать повышенная температура?
Нельзя считать, что любая горячая точка автоматически означает «плохой контакт». Температура зависит от нагрузки, конструкции оборудования, условий охлаждения и других факторов.
| Что обнаружено | Возможное объяснение | Что проверяют дальше |
|---|---|---|
| Нагрев одной клеммы | Возможное ухудшение контактного соединения | Состояние контакта, наконечника и подключения |
| Нагрев всего аппарата | Нагрузка или состояние оборудования | Рабочий режим, ток и техническое состояние аппарата |
| Разная температура фаз | Возможная несимметрия нагрузки или различие состояния соединений | Нагрузку по фазам и контактные соединения |
| Нагрев кабельного наконечника | Возможная проблема оконцевания или соединения | Наконечник, жилу, клемму и фактическую нагрузку |
| Нагрев шинного соединения | Возможное увеличение переходного сопротивления | Состояние соединения и режим нагрузки |
4. Почему температура одного элемента сама по себе мало о чём говорит?
Температура электрооборудования зависит от нагрузки и условий эксплуатации. Поэтому один показатель без контекста не всегда позволяет правильно оценить состояние оборудования.
Важным становится сравнение: как работают соседние фазы, аналогичные аппараты, одинаковые соединения и участки при сопоставимой нагрузке.
Фактическая нагрузка
Чем выше проходящий ток, тем сильнее может нагреваться исправное оборудование.
Сравнение фаз
Отличие одной фазы от соседних может дать важную информацию для диагностики.
Тип оборудования
Разные аппараты имеют различные конструктивные и температурные особенности.
Условия окружающей среды
Температура воздуха, вентиляция и расположение оборудования также влияют на результат.
5. Какие дефекты можно обнаружить до явного повреждения?
- Развивающийся перегрев соединения. Внешне контакт может выглядеть нормально, но его температурный режим уже отличается.
- Проблемное подключение кабеля. Локальный нагрев может появляться в зоне наконечника или клеммы.
- Неравномерная нагрузка. Различие температур по фазам может стать поводом проверить распределение токов.
- Ненормальный нагрев аппарата. Выключатель или контактор может отличаться от аналогичных устройств при сопоставимом режиме.
- Проблемы шинных соединений. Температурная аномалия может локализоваться именно в месте соединения шин.
Термограмма помогает определить, на какой участок необходимо обратить внимание при дальнейшей технической диагностике.
6. Почему одного тепловизора недостаточно?
Тепловизор показывает температурное распределение, но не отвечает автоматически на вопрос, почему конкретный элемент нагрелся.
После обнаружения аномалии необходимо учитывать нагрузку, состояние соединения, конструкцию оборудования и другие параметры электроустановки.
7. Как проходит тепловизионный контроль электрооборудования?
- Определяется оборудование для проверки. Выбираются щиты, распределительные устройства, соединения и другие элементы.
- Учитывается режим работы. Оценивается, под какой нагрузкой находится оборудование в момент обследования.
- Проводится тепловизионная съёмка. Контролируются доступные элементы работающей электроустановки.
- Сравниваются температурные зоны. Обращается внимание на различия между аналогичными аппаратами и соединениями.
- Выделяются проблемные участки. Температурные аномалии становятся основанием для дополнительной проверки.
- Определяются дальнейшие действия. По результатам принимается решение о техническом обслуживании, диагностике или ремонте.
8. Где особенно полезен тепловизионный контроль?
РУ и ВРУ
Контролируются автоматы, шины, клеммы и кабельные подключения.
Трансформаторные подстанции
Проверяются доступные соединения и оборудование распределительных устройств.
Промышленные щиты
Можно оценить температурное состояние оборудования при фактической рабочей нагрузке.
Кабельные подключения
Особое внимание уделяется наконечникам, клеммам и местам соединения.
Когда тепловизионное обследование особенно полезно?
Такой контроль имеет смысл проводить не только после появления запаха, потемнения изоляции или других очевидных признаков нагрева.
Его ценность как раз в том, чтобы найти температурное отклонение до выраженного повреждения оборудования.
