Измерение петли «фаза-нуль»: проверка защиты после электромонтажа и реконструкции

Что такое петля «фаза-нуль» простыми словами?

Петля «фаза-нуль» — это электрический контур, по которому при повреждении проходит аварийный ток: от источника питания по фазному проводнику к месту замыкания и обратно к источнику по нулевому защитному или совмещённому проводнику.

В системе TN в эту цепь входят не только кабели. На итоговое сопротивление влияют трансформатор, фазный проводник, PE- или PEN-проводник, автоматические выключатели, клеммы, шины, болтовые соединения и другие переходные контакты.

Зачем измерять петлю «фаза-нуль» после электромонтажа?

Новая линия может быть собрана без видимых дефектов, а автоматический выключатель — иметь правильный номинал. Но это ещё не подтверждает, что защита сработает с требуемой скоростью.

После монтажа или реконструкции на результат могут повлиять длина и сечение кабеля, качество соединений, состояние защитного проводника, фактическая схема питания и характеристики установленного автомата.

Измерение полного сопротивления петли «фаза-нуль» специалистом электротехнической лаборатории.

Что показывает измерение сопротивления петли «фаза-нуль»?

Основной результат — полное сопротивление петли Zs. На его основании прибор или специалист определяет предполагаемый ток однофазного короткого замыкания.

Но одно значение сопротивления нельзя оценивать отдельно от установленной защиты. Для технического вывода необходимо знать тип и номинал автоматического выключателя, его характеристику, назначение цепи и схему электроснабжения.

Как связаны петля «фаза-нуль» и автоматический выключатель?

Автомат отключает аварийную линию, когда ток достигает значения, предусмотренного его характеристикой. Если сопротивление цепи слишком велико, ток короткого замыкания снижается и аппарат может отключиться медленнее, чем требуется.

Поэтому проверка петли — это не просто измерение сопротивления в омах. Фактически проверяется вся связка:

• питающая сеть;
• фазный и защитный проводники;
• контактные соединения;
• ожидаемый ток короткого замыкания;
• характеристика установленного автомата;
• условия автоматического отключения питания.

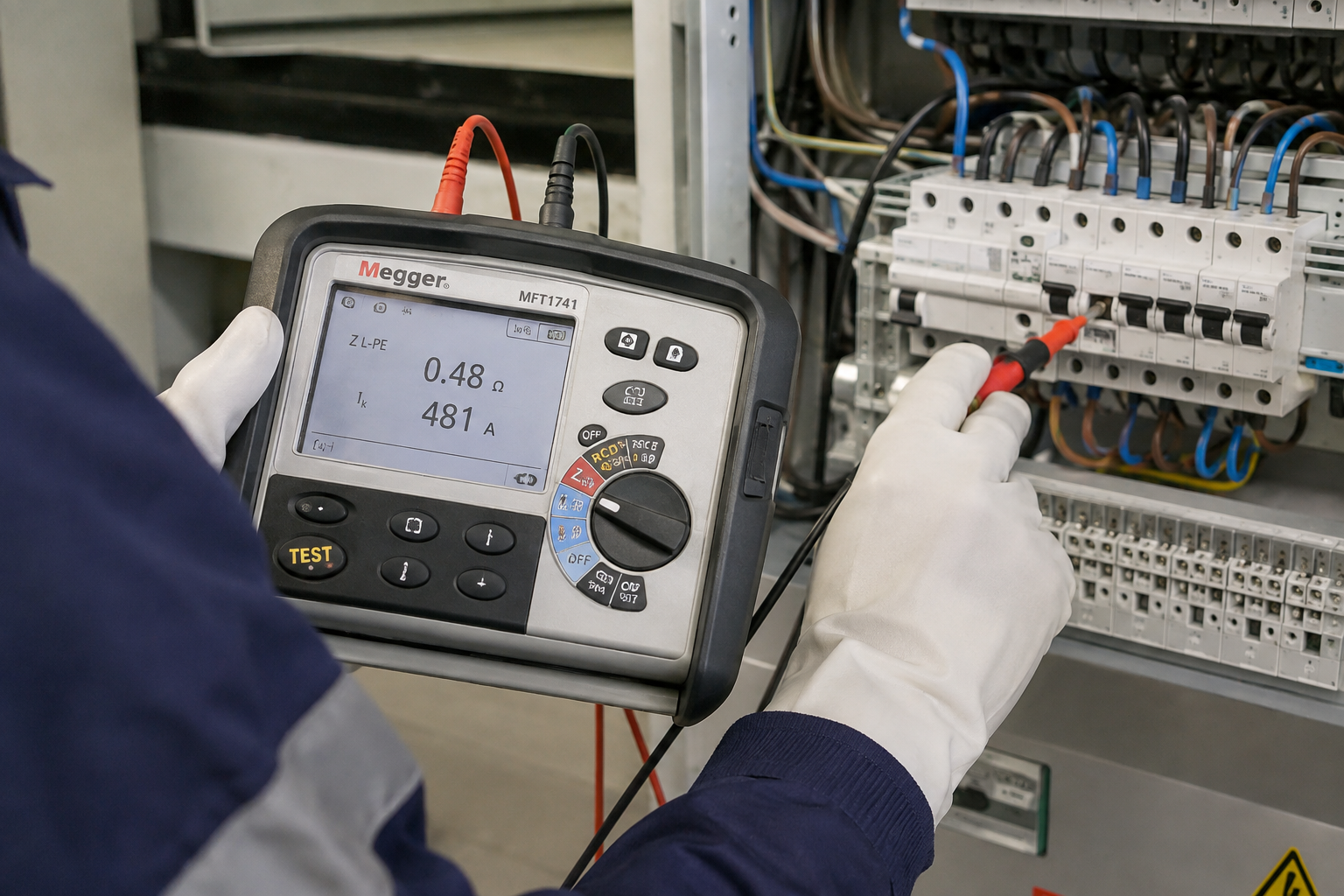

Измерительный прибор ЭТЛ определяет сопротивление цепи и предполагаемый ток короткого замыкания.

Что может увеличить сопротивление петли «фаза-нуль»?

Повышенное сопротивление не всегда связано с одной причиной. При обследовании необходимо рассматривать всю аварийную цепь от источника до проверяемой точки.

• Недостаточное сечение фазного или защитного проводника.
• Большая длина кабельной линии.
• Ослабленные, загрязнённые или окисленные контакты.
• Повреждение или нарушение непрерывности PE- или PEN-проводника.
• Ошибки при монтаже, ремонте или реконструкции электроустановки.
• Неисправные клеммы, шины и болтовые соединения.
• Несоответствие параметров автоматического выключателя фактической цепи.

Почему особое внимание уделяют удалённым точкам сети?

Чем длиннее линия, тем больше сопротивление её проводников. Поэтому удалённые точки часто оказываются наиболее неблагоприятными по величине предполагаемого тока короткого замыкания.

Однако объём измерений нельзя определять только по принципу «самая дальняя розетка». Точки проверки выбирают с учётом схемы электроустановки, состава линий, распределительных щитов, защитных аппаратов и программы испытаний.

Как выполняется измерение петли «фаза-нуль»?

1. Изучают схему электроснабжения. Определяют систему заземления, питающую линию, защитный аппарат и точки измерения.
2. Проверяют защитную цепь. Перед оценкой петли учитывают состояние и электрическую непрерывность защитных проводников.
3. Выполняют измерение. Специализированным прибором определяют полное сопротивление петли в выбранной точке.
4. Определяют предполагаемый ток КЗ. На основании измеренного сопротивления получают значение ожидаемого аварийного тока.
5. Сопоставляют результат с защитой. Проверяют характеристики установленного автомата и условия автоматического отключения.
6. Оформляют протокол. Результаты измерений и сведения о проверенных цепях фиксируются в документации ЭТЛ.

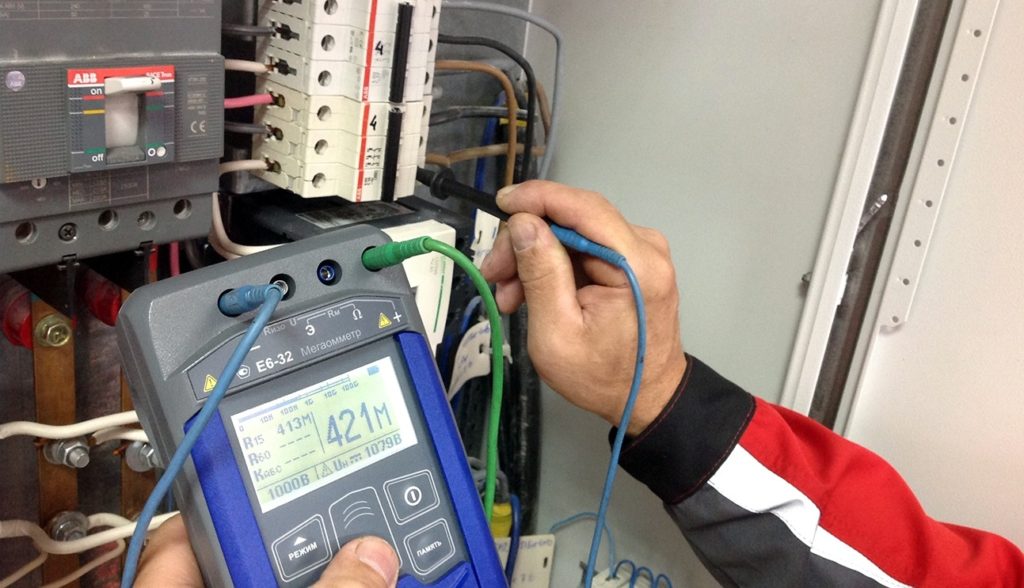

Проверка петли «фаза-нуль» на отходящей линии распределительного щита.

Что требует ГОСТ Р 50571.16-2019?

ГОСТ Р 50571.16-2019 рассматривает проверку низковольтных электроустановок и предусматривает измерение полного сопротивления петли «фаза-нуль» при проверке условий автоматического отключения питания.

Перед измерением полного сопротивления петли должна быть подтверждена электрическая непрерывность соответствующей защитной цепи. Поэтому корректная проверка не сводится к одному подключению прибора — она является частью общей оценки защитных мер электроустановки.

Когда нужно измерять петлю «фаза-нуль»?

Проверка особенно актуальна после работ, которые могли изменить сопротивление аварийной цепи или условия работы защиты.

Что делать, если ток короткого замыкания недостаточен?

Если измерение показывает повышенное сопротивление цепи и недостаточный предполагаемый ток КЗ, необходимо определить причину. Простая замена автомата без анализа всей схемы может не решить проблему.

В зависимости от результатов обследования могут потребоваться:

• восстановление и протяжка контактных соединений;
• ремонт или замена повреждённого PE- или PEN-проводника;
• замена кабеля или увеличение сечения проводников;
• корректировка схемы электроснабжения;
• проверка выбора и характеристик защитного аппарата;
• повторное измерение после устранения выявленных дефектов.

Измерение петли «фаза-нуль» при приёмке электромонтажных работ

Для технического заказчика измерение полезно тем, что позволяет проверить уже фактически смонтированную систему. Проектный расчёт показывает, как сеть должна работать, а измерение — какие параметры получились после прокладки кабелей, монтажа оборудования и выполнения всех соединений.

Именно поэтому проверка петли может входить в комплекс приёмо-сдаточных измерений после электромонтажа и реконструкции электроустановки.

Электротехнические измерения позволяют проверить фактические параметры защитных цепей после монтажа.

Что получает заказчик после проверки петли «фаза-нуль»?

Состав документации зависит от объёма обследования и программы измерений. В протоколах фиксируют данные, необходимые для оценки проверенных цепей.

• перечень проверенных линий и точек;
• измеренные значения полного сопротивления петли;
• значения предполагаемого тока короткого замыкания;
• данные защитных аппаратов;
• результаты оценки условий автоматического отключения;
• протоколы электротехнической лаборатории.

Почему электромонтаж и измерения ЭТЛ лучше рассматривать вместе?

Если после монтажа выполняются электротехнические измерения, можно проверить не только соответствие оборудования проекту, но и фактические параметры собранной сети. Это особенно важно при реконструкции действующих объектов, где новые линии и аппараты работают совместно с существующей инфраструктурой.

Компания «Эридан» выполняет промышленный электромонтаж, реконструкцию систем электроснабжения, пусконаладочные работы и электротехнические измерения. Такой подход позволяет пройти путь от монтажа до проверки фактической работоспособности защитных цепей.

Частые вопросы об измерении петли «фаза-нуль»

Петля «фаза-нуль» и ток короткого замыкания — это одно и то же?

Нет. Прибор измеряет или определяет параметры цепи, в том числе полное сопротивление петли, а на их основании оценивается предполагаемый ток короткого замыкания.

Можно ли проверить петлю обычным мультиметром?

Обычный мультиметр не заменяет специализированный измеритель петли. Для корректной проверки применяют приборы, предназначенные для измерения полного сопротивления контура и оценки предполагаемого тока КЗ.

Если автомат установлен правильно по проекту, измерение всё равно нужно?

Проект определяет расчётные параметры. Измерение позволяет проверить фактическую цепь после монтажа, включая реальные сопротивления кабелей, соединений и защитных проводников.

Нужно ли проверять петлю после замены автоматического выключателя?

Если замена защитного аппарата меняет условия автоматического отключения или проводится в рамках реконструкции электроустановки, результат целесообразно оценивать с учётом фактического тока короткого замыкания в защищаемой цепи.

Есть ли одно допустимое сопротивление петли для всех линий?

Нет. Допустимость результата зависит от напряжения, схемы сети, защитного аппарата и требуемого времени автоматического отключения. Одно универсальное значение сопротивления для всех цепей применять некорректно.
