Испытание силового трансформатора до 330 кВ — это комплекс электрических измерений и диагностических проверок, который позволяет оценить фактическое состояние изоляции, обмоток, магнитной системы, переключающих устройств и других элементов оборудования.
Проверки проводят перед вводом трансформатора в эксплуатацию, после ремонта, после аварийных воздействий и в рамках эксплуатационной диагностики. Состав испытаний зависит от класса напряжения, мощности, конструкции, состояния трансформатора и поставленной технической задачи.
Одного универсального испытания, которое подтверждает исправность всего трансформатора, не существует. Технический вывод формируют по совокупности результатов с учётом паспортных данных, температуры, предыдущих измерений и применимой нормативно-технической документации.
Главное: диагностика силового трансформатора — это не одно измерение мегаомметром. Для оценки состояния оборудования рассматривают несколько групп параметров и сопоставляют их между собой.
Зачем проводят испытания силовых трансформаторов
Испытания помогают выявить отклонения электрических характеристик до того, как неисправность приведёт к отказу, аварийному отключению или повреждению связанного оборудования.
Проверяют электрические характеристики изоляции обмоток и других элементов в объёме, предусмотренном программой.
Измеряют сопротивление обмоток постоянному току и оценивают состояние измеряемых цепей и контактов.
Сопоставляют фактические параметры с паспортными данными и выбранным положением переключателя ответвлений.
Для маслонаполненных трансформаторов состояние масла даёт дополнительные данные об изоляции и внутренних процессах.
Когда необходимо испытывать трансформатор
Причина проведения работ напрямую влияет на программу испытаний. Приёмо-сдаточные проверки, контроль после ремонта и эксплуатационная диагностика могут включать разный набор методов.
- Перед вводом в эксплуатацию. После монтажа трансформатора выполняют предусмотренные измерения и испытания перед первым включением.
- После ремонта. Проверяют параметры, на которые могли повлиять выполненные работы, замена узлов или вмешательство в электрические соединения.
- После аварийного воздействия. Оценивают возможные последствия короткого замыкания, перегрева, срабатывания защит и других нештатных режимов.
- В процессе эксплуатации. Выполняют предусмотренную диагностику с учётом состояния, режима работы и технической документации оборудования.

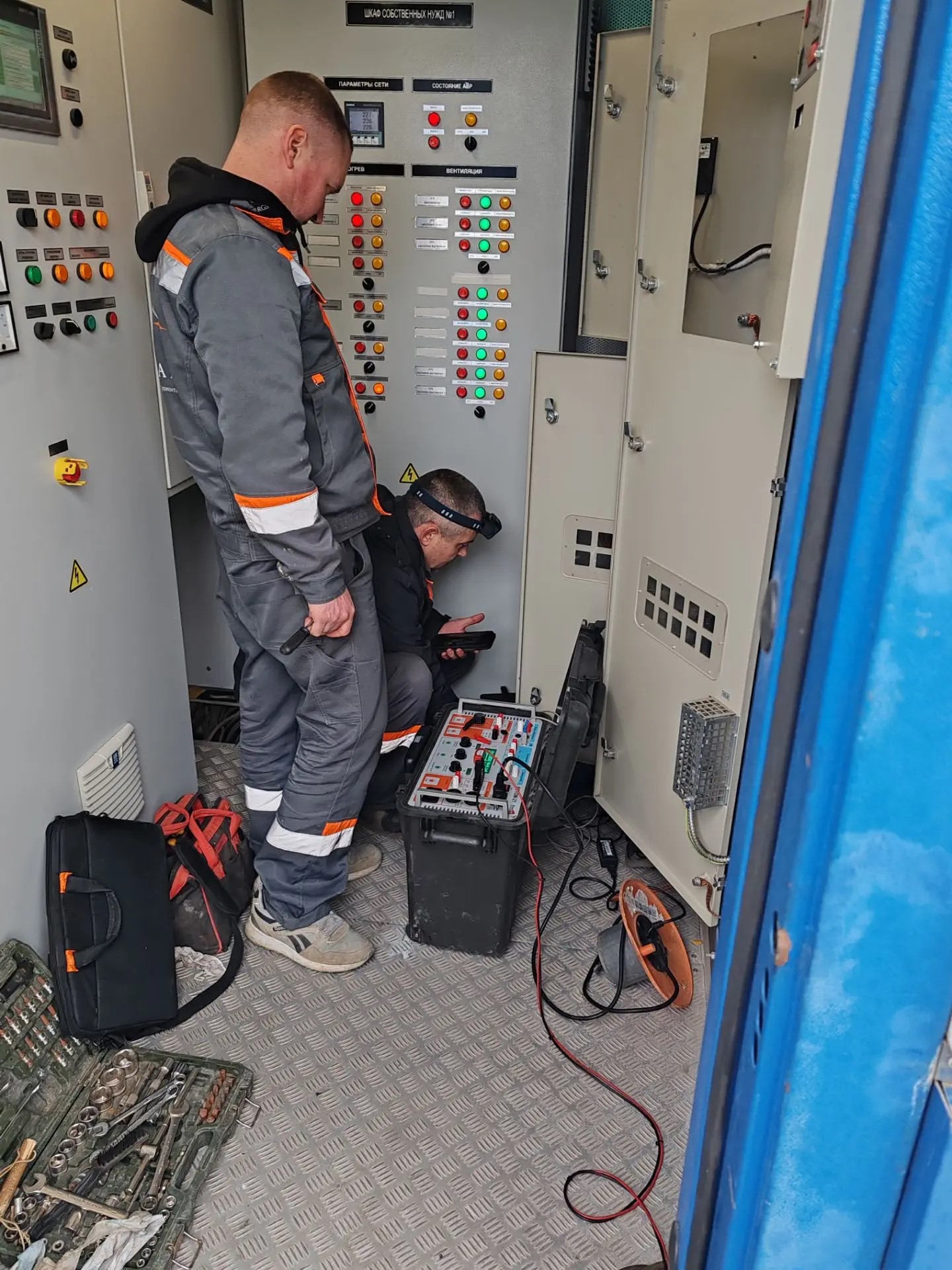

Какие испытания проводят на силовом трансформаторе
Программа формируется для конкретного трансформатора. Ниже — основные виды измерений и проверок, которые могут входить в диагностику силового трансформатора до 330 кВ.
| Вид испытания | Что проверяют | Что учитывают при оценке |
|---|---|---|
| Сопротивление изоляции | Электрическое состояние изоляционной системы | Температуру, схему измерения и сопоставимость результатов |
| Сопротивление обмоток постоянному току | Сопротивление обмоток и соединений | Температуру и положение переключателя ответвлений |
| Коэффициент трансформации | Фактическое соотношение напряжений обмоток | Паспортные данные и выбранное ответвление |
| Группа соединения обмоток | Фазовое соотношение между обмотками | Соответствие фактической схемы паспортным данным |
| Диэлектрические параметры | Характеристики изоляционной системы | Условия испытаний и применимые критерии |
| Электромагнитные испытания | Характеристики холостого хода, КЗ и другие параметры | Сопоставление с исходными и паспортными данными |
Не все перечисленные проверки обязательны для каждого трансформатора. Необходимый объём определяют по технической задаче, программе испытаний, документации изготовителя и применимым требованиям.
Измерение сопротивления изоляции трансформатора
Измерение сопротивления изоляции даёт данные о состоянии изоляционной системы в пределах применяемого метода. Результат зависит не только от самого оборудования, но и от температуры, влажности, схемы подключения и условий проведения измерения.
При наличии предыдущих протоколов особенно полезно оценивать динамику. Изменение параметров относительно более ранних проверок может стать основанием для дополнительной диагностики.
Важно: высокое сопротивление изоляции само по себе не подтверждает исправность обмоток, переключающего устройства, контактных соединений и остальных элементов трансформатора.
Измерение сопротивления обмоток постоянному току
Измерение сопротивления обмоток постоянному току используют для контроля электрических характеристик измеряемых цепей. Полученные значения сравнивают между фазами, с паспортными или предыдущими результатами — в зависимости от методики и конкретной задачи.
При оценке обязательно учитывают температуру обмоток. Для трансформаторов с переключателем ответвлений также фиксируют его положение, поскольку оно может влиять на сопротивление измеряемой цепи.
Измерение сопротивления обмоток и измерение сопротивления их изоляции — разные испытания. Они оценивают разные свойства оборудования и не заменяют друг друга.
Проверка коэффициента трансформации
Коэффициент трансформации показывает фактическое соотношение напряжений обмоток. Результаты сравнивают с паспортными характеристиками для соответствующего положения переключателя ответвлений.
Отклонение может потребовать дополнительной проверки схемы соединений, положения переключателя и состояния соответствующих цепей.
Проверка группы соединения обмоток
Группа соединения определяет фазовое соотношение между обмотками трансформатора. Проверка подтверждает соответствие фактической схемы паспортным данным.
Соответствие коэффициента трансформации не заменяет проверку группы соединения, если она предусмотрена программой испытаний.
Диагностика трансформаторного масла
В маслонаполненных трансформаторах масло выполняет одновременно изоляционную и охлаждающую функции. Его свойства изменяются под воздействием температуры, влаги, электрических процессов и старения.
Анализ трансформаторного масла дополняет электрические измерения и может дать информацию о процессах, происходящих внутри оборудования.
Характеризует электрическую прочность жидкого диэлектрика в условиях применяемого метода испытаний.
Может выявлять признаки термических и электрических процессов внутри маслонаполненного оборудования.
Дополняют оценку состояния жидкой изоляции в пределах предусмотренных методов.
Влага и продукты старения способны ухудшать свойства масла и влиять на состояние изоляционной системы.
Частичные разряды и дополнительные методы диагностики
Частичные разряды возникают в локальных участках изоляции и могут сопровождать развитие некоторых дефектов. Их измерение относится к специальным диагностическим методам и применяется не во всех программах испытаний.
Частичный разряд — не готовый диагноз. Результаты оценивают вместе с конструкцией трансформатора, условиями испытания и другими диагностическими данными.

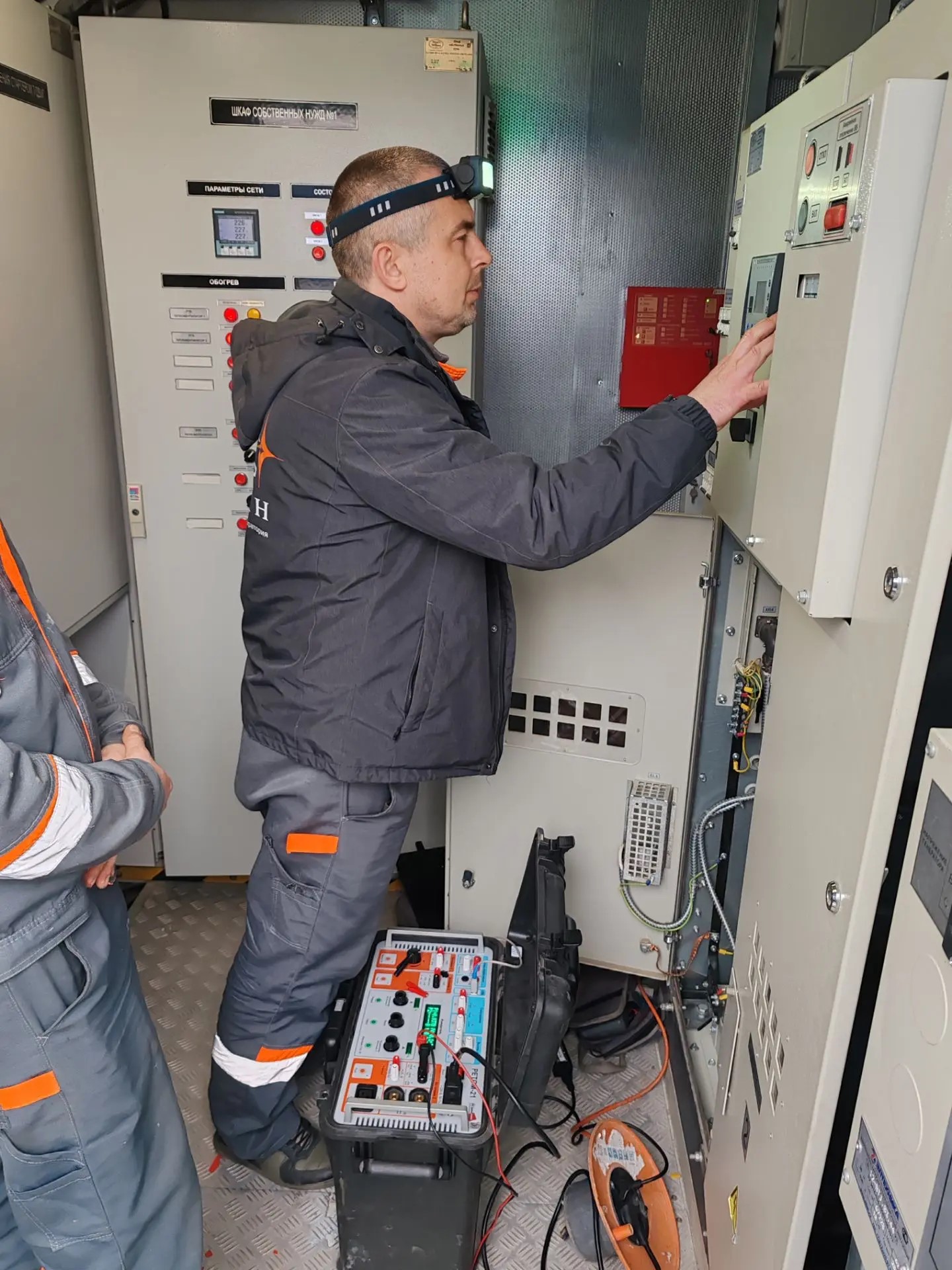

Как проходит испытание силового трансформатора
- Изучение документации. Уточняют тип трансформатора, мощность, класс напряжения, паспортные характеристики и историю предыдущих испытаний.
- Внешний осмотр. Проверяют доступные элементы, вводы, соединения и общее состояние оборудования.
- Подготовка к испытаниям. Выполняют необходимые отключения и организационно-технические мероприятия для безопасного проведения работ.
- Измерения и испытания. Проводят предусмотренный программой комплекс проверок.
- Анализ результатов. Полученные значения сопоставляют с паспортными, предыдущими и нормативными данными.
- Оформление протоколов. Фиксируют выполненные проверки, фактические результаты и выводы в пределах проведённой программы.
Безопасность: электрические испытания трансформаторов выполняет подготовленный персонал. Схемы подключения, испытательные воздействия и порядок допуска определяют для конкретного оборудования и условий объекта.
Как оценивают результаты испытаний трансформатора
Само измеренное значение ещё не является диагнозом. Для разных видов испытаний применяются разные критерии оценки.
В зависимости от параметра учитывают паспортные характеристики, заводские данные, температуру, положение переключателя ответвлений, предыдущие протоколы и применимые требования.
Почему важна динамика параметров
Сравнение с предыдущими испытаниями помогает увидеть изменение характеристик во времени. Это особенно полезно для эксплуатируемого оборудования, где тенденция может быть не менее важна, чем отдельное значение.
При этом сравнивать необходимо сопоставимые результаты: различия температуры, схемы измерения или условий испытаний могут влиять на фактические значения.
Типичные ошибки при диагностике трансформатора
- Делать вывод о состоянии всего трансформатора по одному параметру.
- Сравнивать результаты без учёта температуры и условий измерений.
- Не фиксировать положение переключателя ответвлений.
- Применять неподходящую методику или испытательное воздействие.
- Не учитывать паспортные и предыдущие результаты.
- Считать один косвенный признак окончательным диагнозом.
Периодичность испытаний силовых трансформаторов
Единого интервала для всех трансформаторов нет. Периодичность эксплуатационной диагностики зависит от типа оборудования, технического состояния, режима работы, документации изготовителя и принятой на объекте системы технического обслуживания.
| Ситуация | Задача проверки | Как определяется объём |
|---|---|---|
| Перед вводом | Проверить характеристики после монтажа | По программе приёмо-сдаточных испытаний и документации |
| После ремонта | Проверить параметры, затронутые выполненными работами | С учётом характера ремонта |
| После аварийного воздействия | Оценить возможные последствия для оборудования | С учётом характера события и состояния трансформатора |
| В эксплуатации | Контролировать состояние и динамику параметров | По технической документации и принятому регламенту |
Какие документы учитывают при испытаниях
Программу испытаний формируют с учётом конструкции трансформатора, технической документации изготовителя и требований, применимых к конкретному виду проверки.
В исходном материале приведены следующие стандарты. Перед применением необходимо проверять их актуальность и применимость к конкретному оборудованию и виду работ.
Стандарт, указанный в исходном материале для испытаний электрической прочности соответствующего оборудования.
Методы электромагнитных испытаний силовых трансформаторов.
Методы измерения диэлектрических параметров изоляции трансформаторов.
Методы электрических испытаний жидких электроизоляционных материалов.
Что получает заказчик после испытаний трансформатора
Результаты оформляются в объёме, предусмотренном программой и договором. Документация должна позволять определить, какое оборудование проверено, какие испытания выполнены и какие значения получены.
Фиксируются выполненные проверки, условия и измеренные параметры.
Результаты сравниваются с применимыми критериями и исходными данными.
Отражаются параметры, требующие внимания или дополнительной диагностики.
Технический вывод формируется в пределах фактически выполненных работ.
Чем испытания ЭТЛ отличаются от ПНР трансформатора
Испытания ЭТЛ и пусконаладочные работы связаны между собой, но решают разные задачи.
При испытаниях электротехническая лаборатория получает измерительные и диагностические данные о самом трансформаторе. При ПНР проверяют предусмотренные функции и взаимодействие оборудования в составе электроустановки: цепи управления, защиты, сигнализации и другие системы.
Поэтому на объекте могут потребоваться как испытания силового трансформатора , так и пусконаладочные работы трансформатора . Границы работ определяются проектом, программой и договором.
Для заказчика: лучше заранее определить, кто выполняет испытания ЭТЛ, кто отвечает за ПНР и какие результаты передаются между исполнителями. Это снижает риск дублирования или пропуска необходимых проверок.
Частые вопросы об испытаниях трансформаторов
Какие испытания проводят перед вводом трансформатора?
Состав приёмо-сдаточных испытаний определяется для конкретного оборудования. В программу могут входить проверки изоляции, обмоток, коэффициента трансформации, группы соединения и другие предусмотренные измерения.
Можно ли проверить трансформатор одним мегаомметром?
Нет. Мегаомметр позволяет получить данные о сопротивлении изоляции, но не подтверждает исправность всех узлов трансформатора.
Зачем измеряют сопротивление обмоток постоянному току?
Чтобы получить данные о сопротивлении измеряемых цепей и сравнить их с исходными или предыдущими значениями с учётом температуры и положения переключателя ответвлений.
Нужно ли анализировать трансформаторное масло?
Для маслонаполненных трансформаторов анализ масла может входить в программу диагностики. Необходимость и состав исследований зависят от состояния оборудования и технической задачи.
Как часто проводят испытания трансформатора?
Универсального интервала нет. Периодичность зависит от типа оборудования, состояния, режима работы, документации и принятой системы обслуживания.
Что подтверждает протокол испытаний?
Протокол подтверждает фактически выполненные проверки и полученные результаты в пределах проведённой программы. Он не заменяет автоматически весь комплект документов для ввода электроустановки в эксплуатацию.
Нужны ли ПНР, если трансформатор прошёл испытания?
Если проектом предусмотрена проверка взаимодействия трансформатора с защитами, управлением и другими системами, одних испытаний ЭТЛ недостаточно.
Испытания трансформатора после монтажа
После установки трансформатора необходимо проверить не только паспорт оборудования, но и его фактическое состояние после транспортировки, монтажа и подключения. Это особенно важно перед первой подачей напряжения.
Приёмо-сдаточные испытания позволяют выявить отклонения до включения оборудования и сформировать исходный набор результатов для последующего эксплуатационного контроля.
Испытания трансформатора после ремонта
После ремонта объём контроля зависит от того, какие узлы или цепи были затронуты. Если выполнялись работы с обмотками, переключателем, вводами, маслом или соединениями, программа проверки должна учитывать характер выполненного ремонта.
Диагностика трансформатора после аварийного режима
После короткого замыкания, перегрева, срабатывания газовой или дифференциальной защиты и других нештатных событий необходимо оценить возможные последствия для оборудования.
Объём диагностики подбирают по характеру события и имеющимся признакам. Один универсальный набор измерений для любой аварии применять некорректно.
Итог: испытания дают основу для технической оценки
Испытания трансформаторов до 330 кВ позволяют получить объективные данные о состоянии оборудования и выявить параметры, требующие внимания. Надёжная оценка строится на правильно выбранной программе, корректных измерениях и анализе совокупности результатов.
Для заказчика важно, чтобы объём испытаний соответствовал конкретной задаче: подготовке к вводу, проверке после ремонта, обследованию после аварии или диагностике эксплуатируемого трансформатора.
